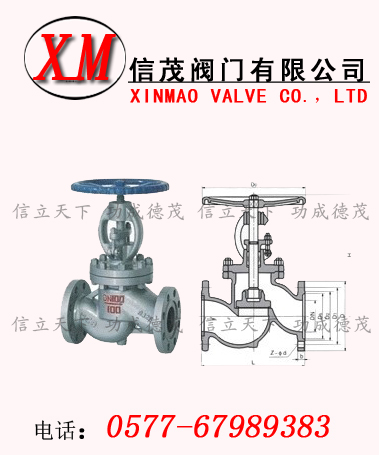

法兰连接铸钢截止阀概述:
法兰连接铸钢截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。
结构特点:
1.产品按国家标准GB12235,结构合理,密封可靠,性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行.
铸钢截止阀工作原理和选用规则:
铸钢截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
铸钢截止阀分为三类:直通式截止阀、直角式截止阀及直流式斜截止阀。
最明显的优点是:在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
截止阀公称压力或压力级:PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K,公称通径或口径:DN10~500、NPS1/2~36",截止阀连接方式:法兰、对焊、螺纹等,适用温度:-196℃~700℃,截止阀驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动,阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。截止阀选用不同的材质。
铸钢截止阀的选用原则是:
1.高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
2.管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3.小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4.有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm的管路上,宜选用。
5.合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压角式截止阀或高压角式截止阀。
6.氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式截止阀。
7.城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止阀、平衡阀或柱塞阀,如公称通经小于150mm的管路上。
性能参数
型号
|
J41H-16C~160C
|
J41Y-16C~160C
|
J41W-16P~160P
|
工作压力(MPa)
|
1.6~16.0
|
适用温度(℃)
|
≤425
|
≤150
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
材料
|
阀体、阀盖
|
碳素钢
|
铬镍钛不锈钢
|
阀杆
|
铬不锈钢
|
铬镍钛不锈钢
|
密封面
|
堆焊铁基合金
|
堆焊硬基合金
|
本体材料
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
压力试验MPa
公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
上密封试验
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
气密封试验
|
0.4-0.7
|
主要零件材料及性能
体盖扳
|
阀杆
|
密封面
|
垫片(环)
|
填料
|
工作温度℃
|
适用介质
|
WCB
|
2Cr13
|
13Cr
STL
本体材料
尼龙
|
增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增强柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
WC6
|
≤540
|
WC9
|
≤570
|
ZGCr5Mo
|
≤540
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸类
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸类
|
PN l.6MPa规格主要尺寸
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
2.5MPa规格主要尺寸
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-Φ14
|
198
|
120
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
218
|
120
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ14
|
258
|
140
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ14
|
275
|
140
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
160
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
330
|
180
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Φ18
|
350
|
200
|
65
|
290
|
180
|
145
|
125
|
22
|
8-Φ18
|
400
|
280
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Φ18
|
355
|
280
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Φ23
|
415
|
320
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Φ25
|
460
|
360
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Φ25
|
510
|
450
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Φ25
|
710
|
500
|
250
|
622
|
425
|
370
|
332
|
36
|
12-Φ30
|
786
|
550
|
300
|
698
|
485
|
430
|
390
|
40
|
16-Φ30
|
925
|
600
|
4.0MPa规格主要尺寸
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
凹凸法兰
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I
|
10
|
130
|
90
|
60
|
41
|
35
|
14
|
4-Φ14
|
198
|
120
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Φ14
|
233
|
120
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
295
|
140
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
285
|
160
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
302
|
160
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
355
|
200
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
373
|
200
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
408
|
280
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
436
|
280
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
480
|
320
|
125
|
4001
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
588
|
360
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
611
|
400
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
720
|
400
|
6.4MPa规格主要尺寸
6.4MPa
|
15
|
170
|
105
|
75
|
55
|
40
|
18
|
4-14Φ
|
195
|
400
|
凹凸法兰
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
228
|
160
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ18
|
275
|
180
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
325
|
200
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
360
|
240
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
410
|
280
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
450
|
320
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
485
|
360
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
537
|
400
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
631
|
400
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
646
|
450
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
813
|
500
|
|
