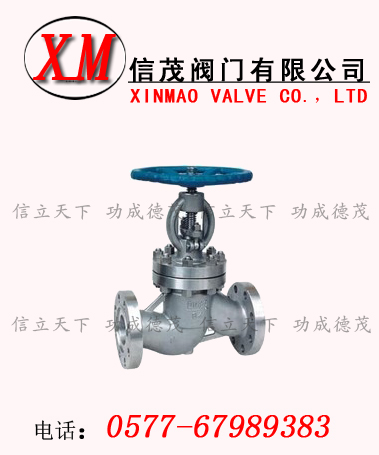

高压截止阀概述：
高压截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。适用范围：
高压截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。
高压截止阀优点：
结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
高压截止阀缺点：
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
调节性能较差。
安装与维护：
手轮、手柄操作的截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
主要零件材料及主要用途
|
型号
|
阀体
|
阀盖
|
阀瓣
|
阀座
|
阀杆
|
填料
|
适用介质
|
适用温度
|
|
J61Y-(320)
|
A105
|
2Cr13+ Stellite12
|
D507Mo
|
2Cr13
|
柔性石墨
|
水、蒸汽
|
425
|
|
J61Y-(320)PI
|
Ocr18Ni9Ti(F321)
|
321+ Stellite12
|
Stellite6
|
321
|
柔性石墨
|
水、蒸汽
|
540
|
|
J61Y-P54(170)
|
12CrLMoV
|
12CrMoV+ Stellite12
|
Stellite6
|
25CrMo1Va
|
柔性石墨
|
蒸汽
|
570
|
主要外形尺寸、连接尺寸及重量
|
型号
|
公称直径 NP(Mpa）
|
公称通径 DN(mm）
|
标准值
|
|
|
|
|
|
|
L
|
d
|
D1
|
D2
|
h
|
Do
|
H
|
H1
|
质量（kg）
|
|
J61Y-320
|
32
|
10
|
110
|
10
|
12
|
24
|
13.5
|
160
|
215
|
36
|
5.7
|
|
J61Y-P54170
|
P5417
|
10
|
110
|
10
|
12
|
24
|
13.5
|
160
|
215
|
36
|
5.7
|
|
J61Y-320
|
32
|
15
|
150
|
113
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
|
J61Y-320PI
|
32
|
15
|
150
|
13
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
|
J61Y-P54200V
|
P5420
|
15
|
150
|
13
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
|
J61Y-320
|
32
|
20
|
150
|
19
|
22
|
35
|
18
|
200
|
247
|
47
|
9.9
|
|
J61Y-P54170V
|
P5417
|
20
|
150
|
19
|
22
|
35
|
18
|
200
|
247
|
47
|
9.9
|
|
J61Y-320
|
32
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
|
J61Y-320PI
|
32
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
|
J61Y-P54200V
|
P5420
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
|
J61Y-320
|
32
|
32
|
180
|
27
|
31
|
52
|
24
|
240
|
282
|
66
|
12.8
|
|
J61Y-P54170V
|
P5417
|
32
|
180
|
27
|
31
|
52
|
24
|
240
|
282
|
66
|
12.8
|
|
