产品展示

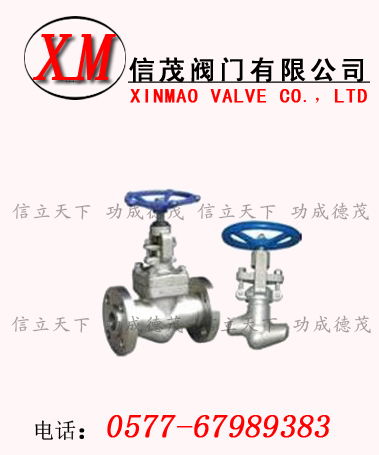

高温截止阀
放大图片
产品名称: 高温截止阀
产品型号: J41Y
产品特点: 信茂高温截止阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
高温截止阀详细资料:

高温截止阀概述:

高温截止阀是关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
工作原理:
高温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。
高温截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再的接触,并具有非常可靠的切断动作,合得这种阀门非常适合作为介质的切断或调节及节流使用。
高温截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。
结构特点:
(1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
使用范围:
高温截止阀涉及石油、化工、电力、冶金、制药、食品、水处理、市政给排水、天然气、造纸、电子工业、楼宇、机械设备配套等领域

试验压力

公称压力PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体强度试验 2.4 3.8 6.0 9.6 15 24
上密封试验 1.8 2.8 4.4 7.0 11 18
密封试验 1.8 2.8 4.4 7.0 11 18

使用范围

产品类型 适用介质 适用温度(℃)
J41(H.Y)-C型
J941(H.Y)-C型
水、蒸汽、油品 ≤425℃
≤450℃


J41Y-I型
J941Y-I型
水、蒸汽、油品 ≤550℃

主要零件材料:

产品类型Product classification 零件名称Part name
阀体、阀盖Body bonnet 阀杆Valve stem 阀瓣Disc 密封面Sealing face 阀杆螺母Yoke nut 填料Packing 紧固件Fastener 手轮Handwheel
J41(H.Y)-C型 J941(H.Y)-C型 25、WCB 铬不锈钢Cr.Stainless steel 2Cr1325 H:不锈钢Y:钴基硬质合金钢H:Stainless steelY:Co-based carbide alloy steel 铝青铜Albronze 柔性石墨Flexible graphite 优质碳钢High-grade carbon steel 可锻铸铁Forgeable cast-iron


J41Y-I型J941Y-I型 铬钼钢 Cr.Mo steel 铬钼钢Cr.Mo steel 合金钢Alloy steel 钴基硬质合金钢C0-based carbide alloy steel 铝青铜Albronze 柔性石墨Flexible graphite 合金钢Alloy steel 可锻铸铁Forgeable cast-iron

主要尺寸和重量:

公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 重量(kg)Weight
L D D1 D2 b f z-d H D0
J41(H.Y.B)-16C   J41Y-16I
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 12 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 650 405 355 320 30 3 12-23 786 450 446
300 750 460 410 375 30 3 12-23 925 500 648

主要尺寸及重量:

公称通径DN Nominal diameter J41(H.Y.B)-25   J41Y-25I J941(H.Y)-25  J941Y-25I
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置 Electric dewice 重量(kg) Weight
L D D1 D2 b f z-d H手 H电 D0 手动 Hand 电动 Electric
10 130 90 60 4 16 2 4-14 198   120   4.9
15 130 95 65 45 16 2 4-14 218   120   5.4
20 150 105 75 55 16 2 4-14 258   140   7
25 160 115 85 65 16 2 4-14 275   160   7.4
32 180 135 100 78 18 2 4-18 280   180   8.5
40 200 145 110 85 18 3 4-18 330   200   12.5
50 230 160 125 100 20 3 4-18 350 645 240 DZW101 16 50
65 290 180 145 120 22 3 8-18 400 690 280 DZW101 25 62
80 310 195 160 135 22 3 8-18 355 715 280 DZW151 30 67
100 350 230 190 160 24 3 8-23 415 770 320 DZW20 34.5 73
125 40 270 220 188 28 3 8-25 460 780 360 DZW30 89 127
15 480 300 250 218 30 3 8-25 510 875 400 DZW45 98 215
200 600 360 310 278 34 3 12-25 710 967 400 DZW60 180 322
250 650 425 370 332 36 3 12-30 786   450   446
300 750 485 430 390 40 4 12-30 925   500   654
公称通径DN Nominal diameter J41(H.Y)-40   J41Y-40I J941(H.Y)-40  J941Y-40I
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置 Electric dewice 重量(kg) Weight
L D D1 D2 D6 b f f2 z-d H手 H电 D0 手动 Hand 电动 Electric
10 130 90 60 40 35 16 2 4 4-14 198   120   4.9
15 130 95 65 45 40 16 2 4 4-14 233   120   5.4
20 15 15 75 55 51 16 2 4 4-14 275   140   7
25 160 115 85 65 58 16 2 4 4-14 285   160   8.8
32 180 135 100 78 66 18 2 4 4-18 302   180   11.8
40 200 145 110 85 76 18 3 4 4-18 355   200   16.5
50 230 160 125 100 88 20 3 4 4-18 373 645 240 DZW101 24 61
65 290 180 145 120 110 22 3 44 8-18 408 690 280 DZW101 33 75
80 310 195 160 135 121 22 3 4 8-18 436 715 320 DZW201 44 84
100 350 230 190 160 15 24 3 4.5 8-23 480 770 360 DZW301 60 101
125 400 270 220 188 176 28 3 4.5 8-25 558 782 400 DZW45 89 207
150 480 300 250 218 204 30 3 4.5 8-25 611 875 400 DZW60 98 226
200 600 375 320 282 260 38 3 4.5 12-30 720 1160 400 DZW901 190 339

主要尺寸及重量:

公称通径DN Nominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置Electric dewice 重量(kg)Weight
L D D1 D2 D6 b f f2 z-d H手 H电 D0 手动Hnad 电动Electric
J41(H.Y)-64 J941(H.Y)-64 J41Y-64I J941Y-64I
10 170 100 70 50 35 18 2 4 4-14 198   120   5.7
15 170 105 75 55 41 18 2 4 4-14 195   140   10
20 190 125 90 68 51 20 2 4 4-18 228   160   13
25 210 135 100 78 58 22 2 4 4-18 275   180   14.5
32 230 150 110 82 66 24 2 4 4-23 325   200   19
40 260 165 125 95 76 24 3 4 4-23 360   240   25
50 300 175 135 105 88 26 3 4 8-23 410 710 280 DZW10 35 64
65 340 200 160 130 110 28 3 4 8-23 450 750 320 DZW15 48 77
80 380 210 170 140 121 30 3 4 8-23 485 785 360 DZW30 56 88
100 430 250 200 168 150 32 3 4 8-25 537 837 400 DZW45 125 171
125 500 295 240 202 176 36 3 4 8-30 631   400   131
150 550 340 280 240 204 38 3 4 8-34 646   450   157
200 650 405 345 300 260 44 3 4 12-34 813   500   283
J41(H.Y)-100 J941(H.Y)-100 J41Y-100I J941Y-100I
10 170 100 70 50 35 20 2 4 4-14 198   120   6
15 170 105 75 55 40 20 2 4 4-14 202   140   11
20 190 125 90 68 51 22 2 4 4-18 228   160   13.2
25 210 135 100 78 58 24 2 4 4-18 250   180   14
32 230 150 110 82 66 24 2 4 4-23 326   220   15
40 260 165 125 95 76 26 3 4 4-23 359   240   29
50 300 195 145 112 88 28 3 4 4-25 414 710 280 DZW15 49 82
65 340 220 170 138 110 32 3 4 8-25 434 750 320 DZW201 65 104
80 380 230 180 148 121 34 3 4 8-25 547 785 400 DZW30 95 138
100 430 265 210 172 150 38 3 4.5 8-30 621 837 450 DZW45 115 243
125 500 310 250 210 176 42 3 4.5 8-34 732   450   149
150 550 350 290 250 204 46 3 4.5 12-34 84   500   310
200 650 430 360 312 260 54 3 4.5 12-41 925   550   590
J41(H.Y)-160
15 170 110 75 52 40 24 2 4 4-18 148   140   12.2
20 190 130 90 65 51 26 2 4 4-23 156   160   15
25 210 140 100 72 58 28 2 4 4-23 125   180   17
32 230 165 115 85 66 30 2 4 4-25 200   200   21.4
40 260 175 125 92 76 32 3 4 4-27 231   240   32
50 300 215 165 132 88 36 3 4 8-25 262   250   52
65 340 245 190 152 110 44 3 4 8-30 303   320   69
80 380 260 205 168 121 46 3 4 8-30 341   400   98
100 430 300 240 200 150 48 3 4.5 8-34 485   450   119
