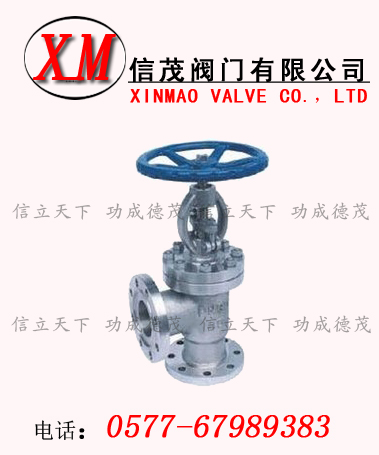

角式截止阀概述：
角式截止阀工作原理是它的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀，阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
设计特点：角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
应用范围：角式截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。
1、基本结构形式：角式
2、公称压力：PN1.6-6.4(MPa)
3、公称通径：DN15-300（mm）
结构特点：
标准规范：
设计制造标准：GB/T 12233、GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
应用规范
|
遵循规范
|
STANDARD
|
|
设计与制造
|
GB 12233/GB 12235
|
|
结构长度
|
GB 12221/JB96（长系列）
|
|
结构长度
|
GB78/JB79（GB、HG、SH）
|
|
压力试验
|
GB/T 13927
|
|
标志
|
GB 12220
|
|
供货
|
GB/T12252
|
1.6MPa主要连接尺寸
|
DN
|
in
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-φd
|
Do
|
H1
|
H2
|
W
|
|
15
|
1/2
|
65/90
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
75/95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
80/100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
8.5
|
|
32
|
2 1/4
|
95/105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
2 1/2
|
100/115
|
145
|
110
|
85
|
2
|
18
|
4-φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
115/125
|
160
|
125
|
100
|
2
|
20
|
4-φ18
|
160
|
300
|
335
|
19
|
|
65
|
2 1/2
|
145
|
180
|
145
|
120
|
2
|
20
|
4-φ18
|
180
|
355
|
400
|
27
|
|
80
|
3
|
155
|
195
|
160
|
135
|
2
|
22
|
4-φ18
|
240
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
2
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
2
|
26
|
8-φ18
|
280
|
530
|
560
|
64
|
|
150
|
6
|
240/225
|
280
|
240
|
210
|
2
|
28
|
8-φ23
|
320
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
265
|
2
|
30
|
8-φ23
|
360
|
650
|
770
|
155
|
2.5MPa主要连接尺寸
|
DN
|
in
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-φd
|
Do
|
H1
|
H2
|
W
|
|
15
|
1/2
|
65/90
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
7.5
|
|
20
|
3/4
|
75/95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
8.8
|
|
25
|
1
|
80/100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
260
|
290
|
11
|
|
32
|
2 1/4
|
95/105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
290
|
325
|
13
|
|
40
|
2 1/2
|
100/115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
300
|
335
|
18
|
|
50
|
2
|
115/125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
31
|
|
65
|
2 1/2
|
145
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
220
|
400
|
450
|
39
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
280
|
450
|
495
|
50
|
|
100
|
4
|
175
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
320
|
530
|
590
|
60
|
|
125
|
5
|
200
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
380
|
600
|
650
|
75
|
|
150
|
6
|
240/225
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
400
|
650
|
770
|
98
|
|
200
|
8
|
275
|
360
|
310
|
278
|
3
|
34
|
12-φ23
|
450
|
700
|
850
|
170
|
|
