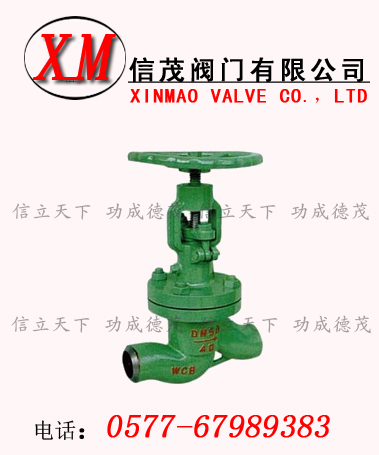

真空焊接截止阀概述:
真空截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
特点:
1、真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便,使用寿命长。
4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
真空焊接截止阀与真空焊接闸阀的区别:
真空焊接截止阀主要是截流及调节流量,占地面积少,体积小,一般小于公称口径DN50场合用它。二者都可以关闭,在对流量线性要求不高的场合,都可以进行流量调节。只是截止阀由于其结构特点使其流动阻力大,故对节流有要求的地方就用闸阀多一点。另外,截止阀无论是正装还是反装,在开启和关闭过程中总有一个很费力,因此不能做得很大,启闭不容易。
真空焊接闸阀主要用在比较大的系统中,起到关闭\闸断系统,;而截止阀是用在比较小的系统中,并起到调节系统流量大小的作用..闸阀和截止阀所用的场合不同,一般口径较大时大多用闸阀,特别是工业高温高压剧毒等场合。
主要零件的材料说明:
阀体
|
25、WCB
|
Cr5Mo
|
阀盖
|
25、WCB
|
Cr5Mo
|
支架
|
25、WCB
|
Cr5Mo
|
阀瓣
|
2Cr13、WCB
|
Cr5Mo
|
阀杆
|
2Cr13
|
38CrMoAL、25Cr2MoV
|
阀座
|
25、304
|
304
|
密封环
|
膨胀柔性石墨
|
填料
|
膨胀柔性石墨
|
阀杆螺母
|
ZCuA110Fe3
|
NKJ61H焊接真空截止阀型阀门主要性能规范
产品类型
|
壳体强度试验/MPa
|
上密封试验/MPa
|
密封试验/MPa
|
适用介质
|
适用温度/℃
|
NKJ61H-40
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空气
|
≤425
|
NKJ61H-64
|
96
|
7.0
|
7.0
|
NKJ61H-100
|
15.0
|
11.0
|
11.0
|
NKJ61Y-40l
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空气
|
≤550
|
NKJ61Y-64l
|
9.6
|
7.0
|
7.0
|
NKJ61Y-100I
|
15.0
|
11.0
|
11.0
|
|
