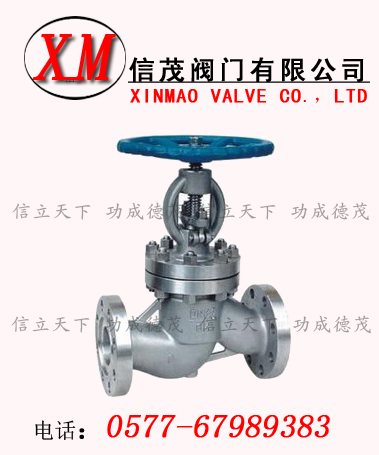

国标截止阀概述:
国标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。
应用范围:
国标截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。截止阀适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。
注意事项:国标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障.
国标截止阀与国标闸阀的区别:国标闸阀是用在比较大的系统中,起到关闭\闸断系统,;而截止阀是用在比较小的系统中,并起到调节系统流量大小的作用..闸阀和截止阀所用的场合不同,一般口径较大时大多用闸阀,特别是工业高温高压剧毒等场合。截止阀可以截流及调节流量,占地面积少,体积小,一般小于公称口径DN50场合用它。二者都可以关闭,在对流量线性要求不高的场合,都可以进行流量调节。只是截止阀由于其结构特点使其流动阻力大,故对节流有要求的地方就用闸阀多一点。另外,截止阀无论是正装还是反装,在开启和关闭过程中总有一个很费力,因此不能做得很大,启闭不容易。另外,截止阀有单向密封效果好的特点,所以在防止工质逆流的场合,它也有用武之地。
结构特点:
截止阀产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。
阀瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要和用户要求。
倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。
标准规范:
设计制造标准:GB/T12235-2007
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008
性能参数
型号
|
J41H-16C~160C
|
J41Y-16C~160C
|
J41W-16P~160P
|
工作压力(MPa)
|
1.6~16.0
|
适用温度(℃)
|
≤425
|
≤150
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
材料
|
阀体、阀盖
|
碳素钢
|
铬镍钛不锈钢
|
阀杆
|
铬不锈钢
|
铬镍钛不锈钢
|
密封面
|
堆焊铁基合金
|
堆焊硬基合金
|
本体材料
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
压力试验MPa
公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
上密封试验
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
气密封试验
|
0.4-0.7
|
主要零件材料及性能
体盖扳
|
阀杆
|
密封面
|
垫片(环)
|
填料
|
工作温度℃
|
适用介质
|
WCB
|
2Cr13
|
13Cr
STL
本体材料
尼龙
|
增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增强柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
WC6
|
≤540
|
WC9
|
≤570
|
ZGCr5Mo
|
≤540
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸类
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸类
|
PN l.6MPa规格主要尺寸
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
2.5MPa规格主要尺寸
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-Φ14
|
198
|
120
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
218
|
120
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ14
|
258
|
140
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ14
|
275
|
140
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
160
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
330
|
180
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Φ18
|
350
|
200
|
65
|
290
|
180
|
145
|
125
|
22
|
8-Φ18
|
400
|
280
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Φ18
|
355
|
280
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Φ23
|
415
|
320
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Φ25
|
460
|
360
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Φ25
|
510
|
450
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Φ25
|
710
|
500
|
250
|
622
|
425
|
370
|
332
|
36
|
12-Φ30
|
786
|
550
|
300
|
698
|
485
|
430
|
390
|
40
|
16-Φ30
|
925
|
600
|
4.0MPa规格主要尺寸
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
凹凸法兰
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I
|
10
|
130
|
90
|
60
|
41
|
35
|
14
|
4-Φ14
|
198
|
120
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Φ14
|
233
|
120
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
295
|
140
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
285
|
160
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
302
|
160
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
355
|
200
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
373
|
200
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
408
|
280
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
436
|
280
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
480
|
320
|
125
|
4001
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
588
|
360
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
611
|
400
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
720
|
400
|
6.4MPa规格主要尺寸
6.4MPa
|
15
|
170
|
105
|
75
|
55
|
40
|
18
|
4-14Φ
|
195
|
400
|
凹凸法兰
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
228
|
160
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ18
|
275
|
180
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
325
|
200
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
360
|
240
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
410
|
280
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
450
|
320
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
485
|
360
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
537
|
400
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
631
|
400
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
646
|
450
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
813
|
500
|
|
