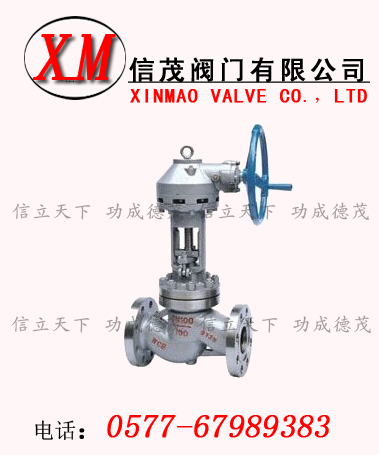

不锈钢伞齿轮截止阀概述：
不锈钢伞齿轮截止阀对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。
不锈钢伞齿轮截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。该截止阀只适用于全开和全关，不允许作调节和节流。
工作原理：
不锈钢截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。
截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
性能参数
|
型号
|
J41H-16C～160C
|
J41Y-16C～160C
|
J41W-16P～160P
|
|
工作压力（MPa）
|
1.6～16.0
|
|
适用温度（℃）
|
≤425
|
≤150
|
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
|
材料
|
阀体、阀盖
|
碳素钢
|
铬镍钛不锈钢
|
|
阀杆
|
铬不锈钢
|
铬镍钛不锈钢
|
|
密封面
|
堆焊铁基合金
|
堆焊硬基合金
|
本体材料
|
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
压力试验MPa
|
公称压力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
|
上密封试验
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
|
气密封试验
|
0.4-0.7
|
主要零件材料及性能
|
体盖扳
|
阀杆
|
密封面
|
垫片(环)
|
填料
|
工作温度℃
|
适用介质
|
|
WCB
|
2Cr13
|
13Cr
STL
本体材料
尼龙
|
增强柔性石墨
1Crl3／柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增强柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
ZGCr5Mo
|
≤540
|
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸类
|
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸类
|
PN l．6MPa规格主要尺寸
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
2.5MPa规格主要尺寸
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
125
|
22
|
8-Φ18
|
400
|
280
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Φ18
|
355
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Φ23
|
415
|
320
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Φ25
|
460
|
360
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Φ25
|
510
|
450
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Φ25
|
710
|
500
|
|
250
|
622
|
425
|
370
|
332
|
36
|
12-Φ30
|
786
|
550
|
|
300
|
698
|
485
|
430
|
390
|
40
|
16-Φ30
|
925
|
600
|
4.0MPa规格主要尺寸
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
|
凹凸法兰
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I
|
10
|
130
|
90
|
60
|
41
|
35
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Φ14
|
233
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
295
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
285
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
302
|
160
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
355
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
373
|
200
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
408
|
280
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
436
|
280
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
480
|
320
|
|
125
|
4001
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
588
|
360
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
611
|
400
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
720
|
400
|
6.4MPa规格主要尺寸
|
6.4MPa
|
15
|
170
|
105
|
75
|
55
|
40
|
18
|
4-14Φ
|
195
|
400
|
|
凹凸法兰
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
228
|
160
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ18
|
275
|
180
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
325
|
200
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
360
|
240
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
410
|
280
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
450
|
320
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
485
|
360
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
537
|
400
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
631
|
400
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
646
|
450
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
813
|
500
|
|
