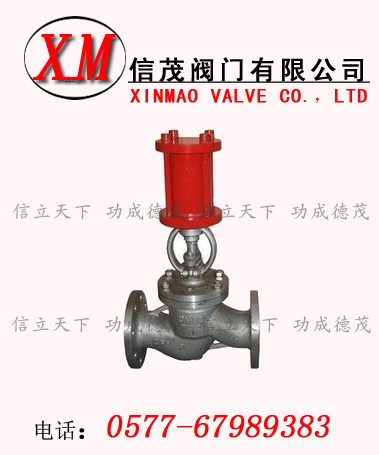

不锈钢液动截止阀概述:
不锈钢液动截止阀是采用液压压力作为驱动的一种节能型阀门。其性能达到或超过同类产品,可替代进口。可程序控制、可微机控制,实现调节控制或快速开关功能。
不锈钢液动截止阀工作原理:截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
注意事项:截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
特点:由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,该阀门不仅适用于中 低压,而且适用于高压。
主要性能规范
型 号
|
公称压力
|
试验压力
|
工作压力
|
工作温度
|
适用介质
|
密封(水)
|
气密封
|
壳 体
|
J741W-16P
|
1.6
|
1.76
|
0.6
|
2.4
|
1.6
|
-40℃~+150℃
|
硝酸类
|
J741W-16R
|
醋酸类
|
主要尺寸及重量
公称通径
|
尺 寸
|
重量(Kg)
|
D
|
D1
|
D2
|
Z-φd
|
b
|
L
|
H
|
50
|
16
|
125
|
100
|
4-18
|
16
|
230
|
337
|
20
|
65
|
180
|
145
|
120
|
4-18
|
18
|
290
|
365
|
35
|
80
|
195
|
160
|
135
|
8-18
|
20
|
310
|
470
|
51
|
100
|
215
|
180
|
155
|
8-18
|
20
|
350
|
525
|
65
|
125
|
245
|
210
|
185
|
8-18
|
22
|
400
|
572
|
80
|
150
|
280
|
240
|
240
|
8-18
|
24
|
480
|
585
|
100
|
|
