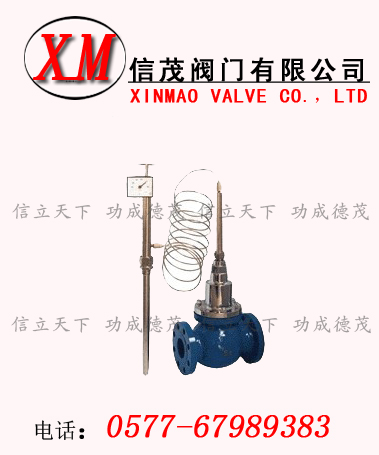

自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品.产品适用于以各种气体,蒸汽,热水,油等为介质的各种热交换器中的温度自动控制.具有温度设定范围宽,调整方便,可连续进行温度设定,超温过栽保护,温度设定方便等优点.
自力式温度调节阀用途:广泛应用于城市供热,采暖系统及电力,石油,冶金,制药,锅炉等工业部门.
自力式温度调节阀工作原理:该阀门利用感温液体受热膨胀,遇冷收缩及液体不可压缩的原理进行调节.将温度传感器插入需要控制温度的介质中,当介质温度升高时,感受温液体膨胀,作用力克服了弹簧阻力,推动阀芯向下位移,阀门趋于关闭状态,从而减少热媒介质的流量;反之当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀芯开启状态,增加热媒介质流量,使被控介质温度趋于升高.循环往复,从而使被控介质的温度值始终保持在设定温度允许的范围内.
特点
本阀无需电或压缩空气等外界能源,安全可靠.感温液体膨胀均匀,比例式调节控制,控制精度高,工作稳定,有效节约能源,平衡式阀体设计,使阀能在更大压差下工作,线性或等百比流量特性,温度设定操作简单方便,体积小,重量轻,安装方便.
主要要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
技术参数
公称通径DN(mm)
(阀座直径dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
(10)
|
(12)
|
(15)
|
(20)
|
额定流量系数
|
直级
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
公称压力PN(MPa)
|
1.0 1.6 4.0 6.4
|
固有流量特性
|
直线、等百分比
|
固有可调比
|
50
|
允许泄漏量
|
单座
|
硬密封:IV级软密封:VI级
|
套筒
|
硬密封:II级软密封:VI级
|
工作温度t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
信号范围(mA.DC)
|
0~10 4~20
|
作用方式
|
电关式电开式
|
使用环境温度(℃)
|
电动调节阀:-20~70℃
|
使用环境湿度
|
电动调节阀:≤95%
|
电源电压
|
220V 50Hz
|
本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
电动执机机构
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
电子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
电动执行机构推力(N)
全行程时间(S)
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
电子型
|
2000
|
4000
|
6000
|
8000
|
普通型
|
12.5
|
20
|
32
|
48
|
|
电子型
|
30
|
30
|
48
|
60
|
消耗功率(N)
|
普通型
|
28
|
35
|
电子型
|
6
|
15
|
25
|
40
|
表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
|
