电子式电动套筒调节阀概述：

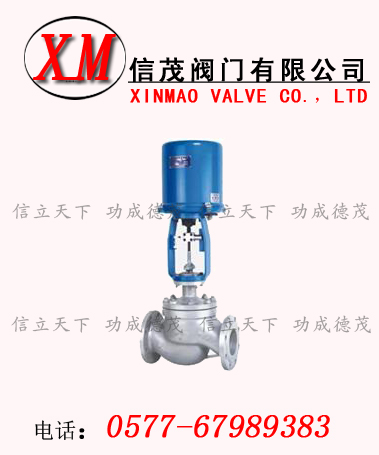

电子式电动套筒调节阀是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
ZDLM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。
2．ZDLM电子式电动套筒调节阀按作用模式可分；
正作用：电闭式-常开型（当电信号增大时阀位向下位移）《B型》
反作用：电开式-常闭型（当电信号增大时阀位向上位移）《K型》
执行机构
3810L型或PSL型直行程全电子式电动执行机构是套筒调节阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以直线性往复运动，改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。是一种高精度、高性能、高可靠性类产品
|
型号
|
输出推力N
|
速度mm/s
|
最大行程（mm）
|
型号
|
输出推力N
|
速度mm/s
|
最大行程（mm）
|
|
381LSA-08
381LXA-08
|
800
800
|
4.2
4.2
|
30
|
PSL201
|
1000
|
0.4/1.2
|
50
|
|
381LSA-20
381LXA-20
|
2000
2000
|
2.1
2.1
|
30
|
PSL202
|
2000
|
0.4/1.2
|
50
|
|
381LSB-30
381LXB-30
|
3000
3000
|
3.5
3.5
|
60
|
PSL204
|
4500
|
0.4/1.2
|
50
|
|
381LSB-50
381LXB-50
|
5000
5000
|
1.7
1.7
|
60
|
PSL208
|
8000
|
1.0
|
50
|
|
381LSC-65
|
6500
|
2.8
|
100
|
PSL210
|
10000
|
1.0
|
50
|
|
381LSC-99
|
10000
|
2.0
|
100
|
PSL312
|
12000
|
1.0
|
65
|
|
381LSC-160
|
16000
|
1.0
|
100
|
PSL325
|
25000
|
1.0
|
100
|
|
(信号线用屏蔽线) 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
|
(信号线用屏蔽线) 防护等级：IP65 带手轮
|
性能指标
|
项目
|
指标值
|
|
基本误差％
|
381L ±2.5； PSL±1.0
|
|
回差％
|
381L ±2.0； PSL±1.0
|
|
死区％
|
1.0
|
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
50：1
|
|
额定行程偏差％
|
2.5
|
主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
3810L
|
381LS-8
|
381LS-20
|
381LS-30
|
381LS-50
|
381LS-65
|
381LS-99
|
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
|
防爆型
|
381LX-20
|
381LX-30
|
381LX-50
|
381LX-65
|
381LX-99
|
|
电源电压
|
AC220V 50Hz
|
|
信号范围
|
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
|
|
作用模式
|
电开式（K）型、电闭式（B）型
|
|
故障状态时
|
全开、全关、自锁保位
|
|
流量特性
|
直线、等百分比
|
|
允许泄漏量（L/h）
|
单密封符合IV级小于阀的额定容量×10-4
双密封符合Ⅲ级小于阀的额定容量×10-3
|
|
固有可调比R
|
50:1
|
|
公称压力
|
1.6 2.5 4.0 6.4（MPa）
|
产品应用规范
设计制造:JB/T7387、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002
