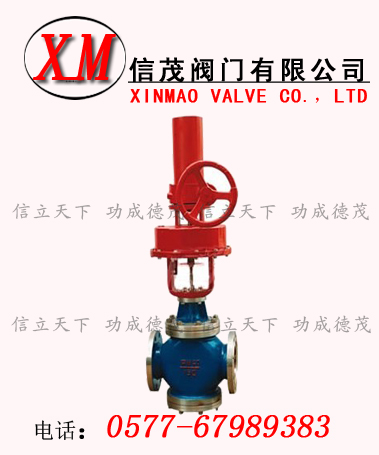

气动活塞切断阀概述:
气动活塞切断阀由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封:按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质,要求快速严密关闭、快速放空的自动控制系统中。
产品特点
气动活塞切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节机构的型式,气动活塞切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度及压力。
当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使活塞式切断阀控制更加方便、简捷
主要零件材质:
主要零件材料: 阀体:HT200,ZG230~450或上述材质衬里
隔膜:丁荃胶、天然胶、聚四氟乙烯波纹
薄膜:丁腈橡胶夹增强涤纶织物
弹簧:60S12Mn阀体衬里材质及适用范围.
规格与技术参数:
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
额定行程(mm) |
8 |
12 |
20 |
25 |
气缸直径(mm) |
75 |
100 |
150 |
允许泄漏量 |
硬密封(1/h) |
单座、三通:1.2X10 -7 X 阀额定容量 套筒:5X10 -6 X 阀额定容量 |
软密封 |
VI级 |
工作温度( ℃ ) |
-20~200 -40~450 |
公称压力PN(MPa) |
1.6 4.0 6.4 |
允许压差(MPa) |
ZSQP |
单作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
双作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
ZSQM |
单作用 |
公称压力 |
双作用 |
ZSQN |
单作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
双作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
信号压力(kPa) |
0或400~600 |
表中所列执行机构为标准配置,可根据工艺要求选配。 |
