锻钢低温截止阀介绍:

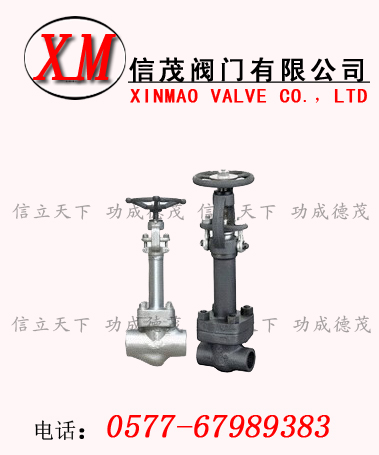

概述：锻钢低温截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。 安装要点：
1.安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2.安装在保温管道上的各类手动阀门，手柄均不得向下。
3.阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。
截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。
截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
标准材质细表
|
序号
|
零件名称
|
AStoASTM
|
SStoASTM
|
|
A350 LF2
|
A350 LF3
|
A182 F304
|
A182 F316(L)
|
|
1
|
阀体
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 410
|
A276 304(L)
|
A276 304(L)
|
A276 316(L)
|
|
3
|
阀盖
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
螺栓螺母
|
A193 B7
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
6
|
阀杆
|
A182 F6
|
A182 F6
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
|
8
|
填料压套
|
A276 420
|
A182 F304
|
|
9
|
销钉
|
A276 420
|
A182 F304
|
|
10
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压板
|
WCB
|
A351 CF8
|
|
12
|
螺母
|
A194 2H
|
A19 44
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
A276 410
|
|
14
|
手轮
|
A197
|
|
15
|
铭牌
|
SS
|
|
16
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
适用温度
|
≥-40℃
|
≥-101℃
|
≥-196℃
|
主要连接尺寸及重量
|
NPS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
L
|
79
|
92
|
111
|
120
|
120
|
172
|
200
|
|
H(开)
|
330
|
337
|
370
|
480
|
410
|
474
|
546
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
5.2
|
7.2
|
10.9
|
13.5
|
15.2
|
19.8
|
29.0
|
|
焊接式
|
4.8
|
6.5
|
9.5
|
11.5
|
13.1
|
17.5
|
26.8
|
|
