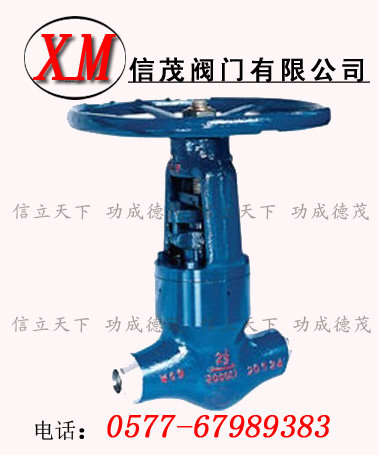

电站截止阀介绍：
电站截止阀也称电站专用截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
应用范围：
电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
电站截止阀标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
产品型号
|
对接焊端 |
产品型号
|
|
GB1224
ANSI B16.25
|
|
J61Y – P54/100V
|
|
J61Y - 200
|
J61Y - P54/140V
|
|
J61Y - 250
|
J61Y - P54/170V
|
|
J61Y - 320
|
J61Y - P57/170V
|
性能规范
型号 |
公称压力
PN (MPa )
|
试验压力 (MPa )
|
适用温度 (℃)
|
适用介质
|
|
强度试验
|
密封试验
|
|
J61Y - 200
|
20.0
|
30
|
22
|
425
|
水
蒸汽
油品
|
|
J61Y - 250
|
25.0
|
37.5
|
27.5
|
|
J61Y - 320
|
32.0
|
48
|
35.2
|
|
J61Y – P54/100V
|
P54/100V
|
30
|
11
|
540
|
|
J61Y - P54/140V
|
P54/140V
|
40
|
15.4
|
|
J61Y - P54/170V
|
P54/170V
|
48
|
19
|
|
J61Y - P57/170V
|
P57/170V
|
63
|
19
|
570
|
标准与规范
|
设计与制造 |
结构长度
|
压力 – 温度等级
|
试验标准
|
|
E101
JB/T3595
DL/T531
|
E101
JB2766
GB/T15188.1
|
E101
JB/T3595
|
E101
JB/T9092
|
主要材料：
|
零件材料 |
材料牌号
|
|
阀 体
|
WCB A105
|
WC6 12Cr1MoV
|
WC9 12Cr1MoV
|
|
阀 盖
|
WCB A105
|
WC6 12Cr1MoV
|
WC9 12Cr1MoV
|
|
阀 瓣
|
WCB A105
|
WC6 25Cr2MoV
|
WC9 25Cr2MoV
|
|
阀 杆
|
2Cr13 / 1Cr17Ni2
|
25Cr2MoV
|
25Cr2MoV
|
|
阀 座
|
25 + STL
|
304
|
304
|
|
密封环 ( 垫 片 )
|
增强柔性石墨 / 软钢
|
|
填 料
|
增强柔性石墨
|
|
阀 杆 螺 母
|
ZCuAl10Fe3 / D2
|
J61Y手动截止阀
|
型号 |
公称通径
DN（mm）
|
尺 寸 （ mm ）
|
重 量
Kg
|
|
d
|
L
|
H
|
Do
|
|
J61Y-200
|
50
|
55
|
350
|
497
|
350
|
|
|
100
|
109
|
600
|
806
|
600
|
|
|
J61Y-250
|
10
|
10
|
110
|
230
|
150
|
3.8
|
|
20
|
19
|
150
|
272
|
180
|
6.8
|
|
25
|
22
|
180
|
308
|
250
|
11.2
|
|
32
|
26
|
180
|
308
|
250
|
11.8
|
|
40
|
36
|
250
|
493
|
350
|
36.5
|
|
50
|
42
|
250
|
493
|
350
|
36.5
|
|
65
|
56
|
340
|
775
|
450
|
120
|
|
80
|
64
|
390
|
848
|
500
|
150
|
|
100
|
84
|
480
|
910
|
600
|
240
|
|
J61Y-P54/100V
|
10
|
12
|
110
|
170
|
150
|
2.5
|
|
20
|
23
|
150
|
270
|
200
|
9.2
|
|
25
|
27
|
180
|
270
|
200
|
9.5
|
|
32
|
32
|
180
|
365
|
250
|
15
|
|
40
|
36
|
250
|
493
|
320
|
38
|
|
50
|
45
|
350
|
580
|
320
|
75
|
|
65
|
57.6
|
430
|
605
|
350
|
105
|
|
80
|
74
|
470
|
660
|
500
|
115
|
|
100
|
84
|
480
|
910
|
600
|
250
|
|
J61Y-320
J61Y-P54/140V
|
10
|
10
|
110
|
230
|
150
|
3.8
|
|
20
|
19
|
150
|
272
|
200
|
6.8
|
|
25
|
22
|
180
|
318
|
250
|
11.2
|
|
32
|
26
|
180
|
308
|
250
|
11.8
|
|
40
|
36
|
250
|
493
|
350
|
36.5
|
|
