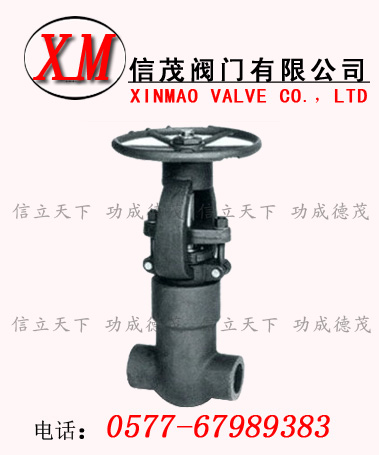

压力自紧式锻钢闸阀介绍
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
闸阀设计结构与说明特征
闸阀的设计与 APl602,BS5352和ASME B16.34。检验与测试按APl598,标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI/ASME B1.20
安装尺寸及重量:
ANSI 900Lb
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
L
|
216
|
229
|
254
|
279
|
305
|
368
|
L1
|
140
|
140
|
140
|
-
|
178
|
216
|
H
|
320
|
320
|
320
|
-
|
415
|
510
|
D0
|
180
|
180
|
180
|
-
|
200
|
300
|
Wt
|
15.7
|
17.9
|
17.9
|
-
|
31
|
53
|
Wt1
|
11
|
11
|
11
|
-
|
21
|
40
|
ANSI 1500Lb
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
L
|
216
|
229
|
254
|
279
|
305
|
368
|
L1
|
140
|
140
|
140
|
-
|
178
|
216
|
H
|
320
|
320
|
320
|
-
|
415
|
510
|
D0
|
180
|
180
|
180
|
-
|
200
|
300
|
Wt
|
15.7
|
17.9
|
17.9
|
-
|
31
|
53
|
Wt1
|
11
|
11
|
11
|
-
|
21
|
40
|
ANSI 2500Lb
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
L
|
263.5
|
273.1
|
308
|
349
|
384.2
|
451
|
L1
|
186
|
186
|
186
|
232
|
232
|
279
|
H
|
320
|
320
|
320
|
380
|
415
|
510
|
D0
|
180
|
180
|
180
|
200
|
200
|
300
|
Wt
|
16.9
|
17.6
|
21.3
|
24.9
|
31.5
|
41.2
|
Wt1
|
12
|
12
|
12
|
26
|
28
|
53
|
|
