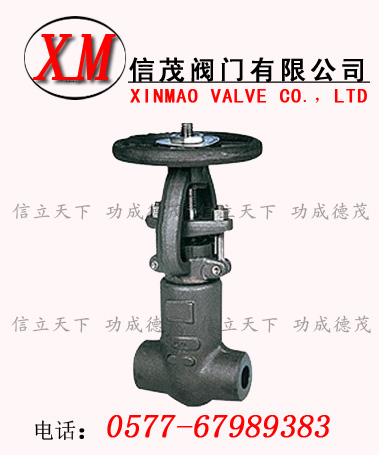

焊接式锻钢闸阀介绍:
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
设计结构与说明特征
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
性能规范
|
产品型号
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度(℃)
|
适用介质
|
|
强度试验
|
密封试验/上密封实验Seal test
|
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
主要零件材料Matecrial for main parts
|
|
零件名称Part name
|
材料牌号Material designation
|
|
阀体Body
|
WCB
|
WC6
|
WC9
|
|
阀板Disc
|
WCB
|
WC6
|
WC9
|
|
阀盖Bonnet
|
25
|
12Cr1Mo1VA
|
|
阀杆Stem
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
阀座Seat
|
25
|
12Cr1Mo1VA
|
|
密封环Sealing ring
|
S软钢(增强柔性石墨)S soft steel (flexible graphite)
|
S软钢S soft steel
|
F软钢F Soft steel
|
|
填料Packing
|
增强柔性石墨Fexible graphite
|
|
支架Yoke
|
WCB
|
WCB或WC6
|
|
阀杆螺母Stem nut
|
45(ZCuZn25A16Fe3Mn3)
|
|
四开环Four piece ring
|
1Cr13
|
20Cr1MoVA
|
|
|
