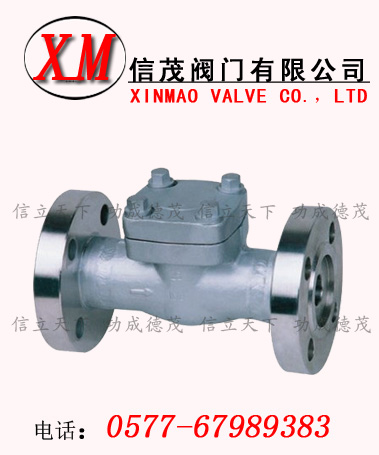

锻钢法兰止回阀介绍：
信茂锻钢法兰阀门有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是烛接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可须用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
法兰端阀门设计结构和特征：
法兰阀门符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
标准材质明细表
|
序号
|
Part Name
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
3
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
铭牌
|
SS
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
152
|
178
|
203
|
216
|
229
|
267
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb ～ 300Lb
|
61
|
61
|
79
|
95
|
103
|
118
|
|
600Lb
|
61
|
79
|
95
|
103
|
118
|
135
|
|
重量
|
150Lb
|
RF
|
2.56
|
3.37
|
4.37
|
8.17
|
8.94
|
12.64
|
|
BW
|
1.70
|
190
|
2.10
|
5.12 >
|
5.50 >
|
1.89 >
|
|
300Lb
|
RF
|
2.73 >
|
3.65 >
|
4.74 >
|
8.77 >
|
9.60 >
|
13.70 >
|
|
BW
|
1.90 >
|
2.10 >
|
3.00 >
|
5.12 >
|
6.60 >
|
7.85 >
|
|
600Lb
|
RF
|
3.00 >
|
4.00 >
|
5.83 >
|
9.47 >
|
10.10 >
|
15.6 >
|
|
BW
|
2.00 >
|
3.12 >
|
4.25 >
|
7.25 >
|
8.56 >
|
13.60 >
|
标准材质明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
3
|
闪瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
铭牌
|
SS
|
|
5
|
垫片
|
316夹柔性石墨
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H
|
79
|
79
|
95
|
104
|
120
|
139
|
|
重量
|
RTJ
|
8.5
|
10.5
|
15.7
|
20.8
|
27.2
|
33.0
|
|
BW
|
6.4
|
8.0
|
13.2
|
17.8
|
24.2
|
29.7
|
|
