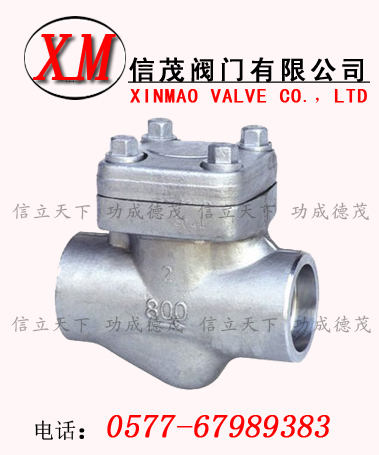

锻钢升降式止回阀设计结构与说明特征:
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598,标记按MSS-SP-25。
采用以下结构:
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
标准材质明细表
序号
|
零件名称
|
CStoASTM
|
AS toASTM
|
SStoASTM
|
TypeAl05
|
TypeF22
|
Type F304(L)
|
Type F316(L)
|
1
|
阀体
|
A105
|
AI 82 F22
|
A182 F304(L)
|
Al 82 F316(L)
|
2
|
升降式阀瓣
|
A276410
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
3
|
垫片
|
316夹柔性石墨
|
3l6夹PTFE SS+PTFE
|
4
|
阀盖
|
A105
|
A182 F22
|
Al 82/F304(L)
|
A182/F316(L)
|
5
|
铭牌
|
SS
|
6
|
螺栓
|
A193 B7
|
F193 B16
|
A193 B8(M)
|
A193 B8rMl
|
7
|
球
|
A182 F304
|
Al82 F304
|
A182 F304
|
Al82 F304
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
适用温度
|
-29℃~425℃
|
-29℃~550℃
|
-29℃~180℃
|
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢:SS=不锈钢
NPS
|
缩径
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
全径
|
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
L
|
79
|
79
|
92
|
l 11
|
120
|
152
|
172
|
200
|
H
|
6l
|
6l
|
65
|
79
|
95
|
103
|
118
|
132
|
重量
|
螺栓式
|
1.4
|
1.2
|
1.5
|
3.1
|
3.9
|
5.6
|
8.9
|
12.5
|
焊接式
|
1.1
|
1.0
|
1.2
|
2.9
|
3_3
|
4.9
|
8.1
|
10.9
|
|
|
|
|
|
|
|
|
|
|
|
尺寸(mm)和重量(kg)
NPS
|
缩径
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
全径
|
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
L
|
92
|
111
|
11l
|
120
|
152
|
172
|
200
|
220
|
H
|
65
|
79
|
79
|
97
|
104
|
120
|
139
|
2l5
|
重量
|
螺栓式
|
1.6
|
3.4
|
3.3
|
5.5
|
6.0
|
9.2
|
12.9
|
16.2
|
焊接式
|
1.3
|
3.2
|
3.1
|
4.8
|
5.4
|
8.5
|
1 1.2
|
14.3
|
|
