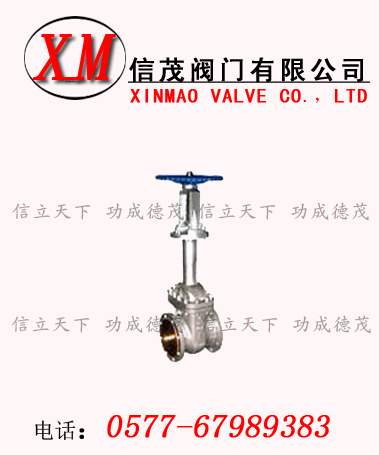

美标波纹管闸阀产品介绍：
美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
主要结构特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
应用场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水
阀门采用标准：
设计制造标准：GB12234、API6D；
结构长度标准：GB1221、ANSI B16.10；
法兰标准：JB79、ANSI B16.5；
检验试验标准：GB12937、API 598
美标波纹管闸阀主要零部件材质
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
2
|
阀板
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
3
|
阀杆
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
4
|
垫片
|
柔性石墨+不锈钢
|
|
5
|
双头螺栓
|
ASTM 193-B7、A320-B8、A193-B8M
|
|
6
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
|
7
|
阀盖
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
8
|
波纹管组件
|
ASTM A182-F304、F316、F321、F304L、F316L
|
|
9
|
填料
|
柔性石墨
|
|
10
|
填料压盖
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
11
|
支架
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
ASTM A536 Gr.60-40-18、A216-WCB
|
美标波纹管闸阀技术规范
|
结构形式
|
BB-BG-OS Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
API1600、API6D
|
|
结构长度
|
ASME B16.10
|
|
连接法兰
|
ASME B16.5
|
|
试验和检验
|
API598、API6D
|
美标波纹管闸阀产品性能规范
|
公称压力（LB）
|
壳体试验压力（MPa）
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
|
150
|
3.0
|
2.2
|
≤350℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
美标波纹管闸阀连接尺寸及重量150LB
|
型号
|
WZ41-150LB
|
|
压力
等级
|
150LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
8
|
9
|
10
|
15
|
22
|
30
|
42
|
55
|
70
|
100
|
140
|
180
|
250
|
350
|
450
|
美标波纹管闸阀连接尺寸及重量300LB
|
型号
|
YDAWZ41-300LB
|
|
压力
等级
|
300LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
300
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
美标波纹管闸阀连接尺寸及重量600LB
|
型号
|
WZ41-600LB
|
|
压力
等级
|
600LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
11
|
13
|
16
|
24
|
32
|
50
|
70
|
90
|
105
|
165
|
230
|
300
|
400
|
570
|
730
|
|
