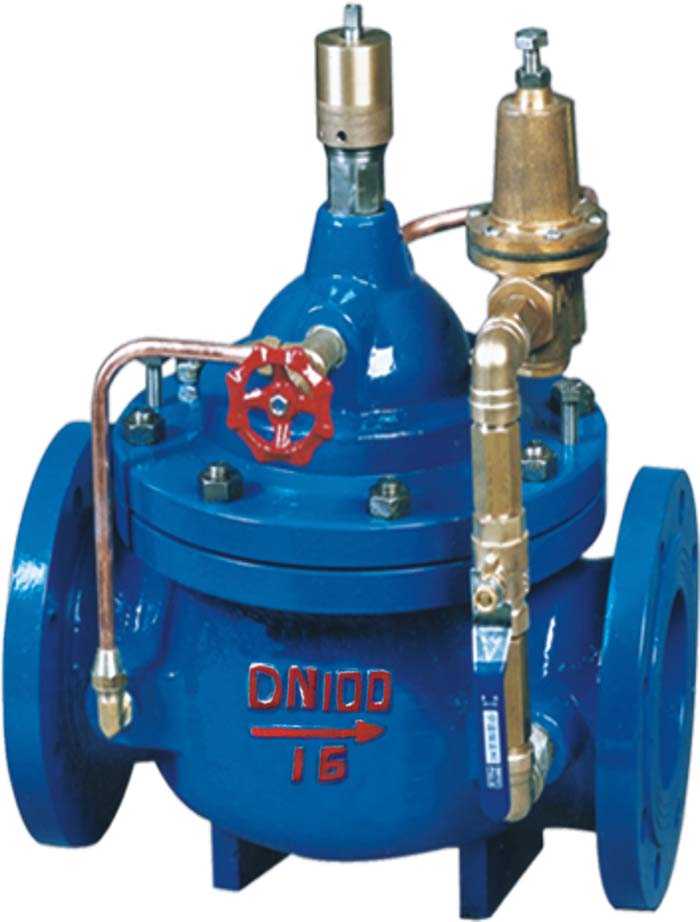

流量控制阀主阀安装在配主管道路需控制流量的管路中,保持预定流量不变,将过大流量限制在一个预不定期值,将上游高压减为下游低压,即使流量控制阀主阀上游的压力发生变化,也不会影响流量控制阀主阀下游的流量。
流量控制阀主阀安装在配主管道路需控制流量的管路中
流量控制阀主阀安装在配主管道路需控制流量的管路中,保持预定流量不变,将过大流量限制在一个预不定期值,将上游高压减为下游低压,即使流量控制阀主阀上游的压力发生变化,也不会影响流量控制阀主阀下游的流量。
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
公称尺寸
DN |
尺寸(mm) |
L |
F1 |
F |
H1 |
H |
20 |
150 |
136 |
292 |
247 |
342 |
25 |
160 |
136 |
292 |
247 |
342 |
32 |
180 |
136 |
292 |
247 |
342 |
40 |
200 |
155 |
330 |
278 |
395 |
50 |
203 |
155 |
330 |
278 |
395 |
65 |
216 |
165 |
350 |
298 |
405 |
80 |
241 |
175 |
365 |
313 |
430 |
100 |
292 |
195 |
410 |
350 |
510 |
125 |
330 |
220 |
455 |
365 |
560 |
150 |
356 |
230 |
475 |
420 |
585 |
200 |
495 |
255 |
530 |
450 |
675 |
250 |
622 |
300 |
623 |
470 |
730 |
300 |
698 |
340 |
700 |
490 |
760 |
350 |
787 |
415 |
840 |
526 |
840 |
400 |
914 |
430 |
880 |
570 |
910 |
450 |
978 |
430 |
880 |
570 |
910 |
