弹簧薄膜式减压阀结构特点和用处

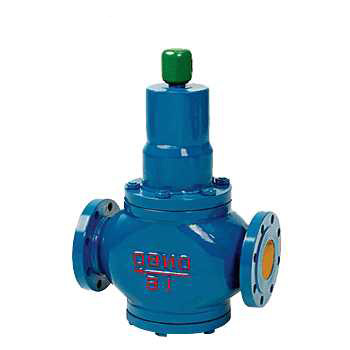

Y416X(Y410X)型属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要零件材料
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB
|
阀座
|
2Cr13
|
阀瓣
|
2Cr13
|
阀杆
|
2Cr13
|
缸套
|
2Cr13/25(镀硬铬)
|
活塞
|
2Cr13
|
O型圈
|
丁腈橡胶
|
密封圈
|
丁腈橡胶
|
膜片
|
夹织物丁腈橡胶
|
调节弹簧
|
60Si2Mn
|
公称通径DN
|
外 形 尺 寸
|
L
|
H
|
Hl
|
15
|
160
|
265
|
100
|
20
|
160
|
265
|
100
|
25
|
180
|
285
|
110
|
32
|
200
|
285
|
110
|
40
|
220
|
320
|
120
|
50
|
250
|
320
|
120
|
65
|
280
|
335
|
140
|
80
|
310
|
425
|
165
|
100
|
350
|
445
|
185
|
125
|
400
|
590
|
225
|
150
|
450
|
625
|
260
|
200
|
500
|
680
|
280
|
250
|
650
|
855
|
335
|
300
|
800
|
935
|
385
|
350
|
850
|
1015
|
430
|
400
|
900
|
1095
|
455
|
450
|
900
|
1165
|
500
|
500
|
950
|
1205
|
525
|
|
