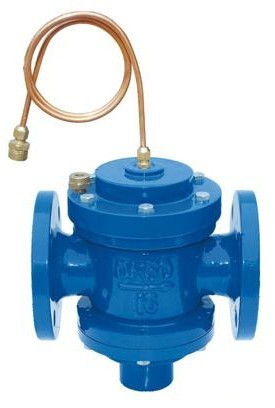

ZYC自立式压差控制阀，是一种利用介质自身的压力变化进行自我控制从而保持流经该被控系统介质压差不变的阀门。自立式压差控制阀适用于供暖方式采用双管系统的压差控制。自立式压差控制阀保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。
自立式压差控制阀适用于供暖方式采用双管系统的压差控制。压差控制范围：定压差型 10KPa、20KPa、30KPa。
阀体、阀盖：灰铸铁、铸钢
阀杆：不锈钢
阀瓣：铸钢
膜片：丁腈橡胶
典型安装示意图
自立式压差控制阀保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。
自立式压差控制阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
|
材料 |
灰铸铁、铸钢 |
不锈钢 |
铸铜 |
丁腈橡胶 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
连接方式 |
螺纹 |
法兰 |
|
L |
110 |
110 |
115 |
130 |
200 |
215 |
230 |
275 |
290 |
310 |
|
H(mm) |
定压差型 |
95 |
110 |
130 |
140 |
190 |
205 |
240 |
300 |
350 |
380 |
|
流量m3/h |
0.2-1 |
0.3-1.5 |
0.5-2 |
1-4 |
1.5-6 |
2-8 |
3-12 |
5-20 |
10-30 |
15-45 |
水力控制阀定货须知：
一、①需采购的信茂自立式压差控制阀产品名称与型号②自立式压差控制阀口径③自立式压差控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的自立式压差控制阀型号，请按自立式压差控制阀型号直接向我司销售部订购(0577-67989383)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信茂阀门专家为您审核把关。
