产品展示

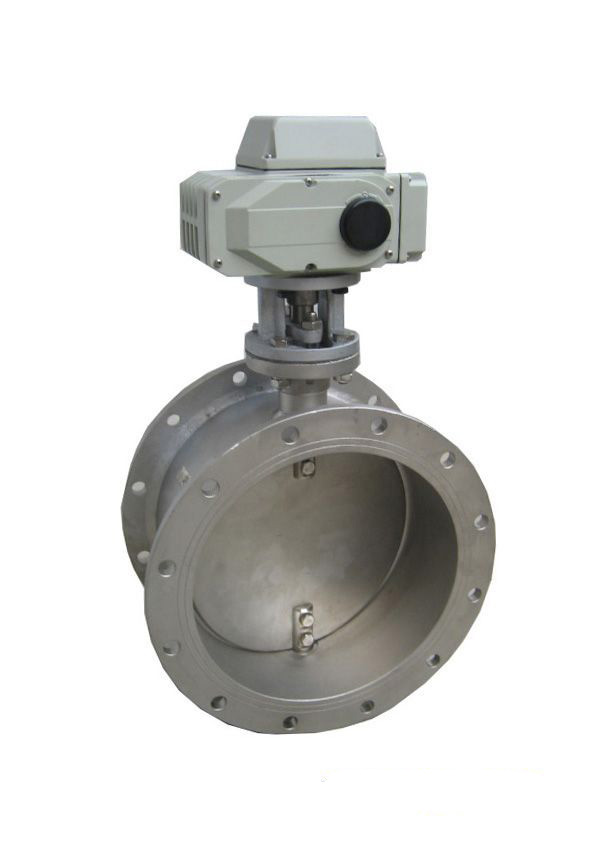

D941W电动通风蝶阀
放大图片
产品名称: D941W电动通风蝶阀
产品型号: D941W
产品特点: 信茂D941W电动通风蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
D941W电动通风蝶阀详细资料:
信茂公司生产的D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。D941W电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。D941W电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
D941W电动通风蝶阀(也称电动风量调节蝶阀)是采用电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动通风调节蝶阀具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。
电动通风蝶阀
电动通风调节蝶阀 (电动风量调节蝶阀)
D941W电动通风蝶阀主要技术参数
公称通径mm
501200
公称压力(MPa)
PN0.1、0.25、0.6、1.0
介质温度℃
-40~+450(钢板卷焊),+450以上(不锈钢板卷焊)
转角范围
0-90度
流量特性
近似百分比
法兰标准
GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
D941W电动通风蝶阀执行器参数及特点(HR系列)
电源电压
AC220/380V50/60Hz
输出力矩
50N·M~2000N·M
动作范围
0~90° 0~360°
动作时间
15秒/30秒/60秒
保护装置
过热保护
环境温度
-30°~60°
手动操作
同附带手柄操作
限位
电气、机械二重限位
防护等级
相当于IP-65
防爆等级
ExdII BT4;特殊要求可定制ExdII BT6
位置测量
可选装开关或电位计
驱动电机
8W/E
进线接口
PE1/2〞进线线锁
(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。
D941W电动通风蝶阀主要性能指标
基本误差%
±2.5
回差%
2.0
死区%
3.0
始终点偏差%
±2.5
额定行程偏差%
+2.5
允许泄漏量1/h
2×10-2×阀额定容量
D941W电动通风蝶阀主要零件材料
零件名称
材料
阀体
碳钢(卷焊焊接)、不锈钢(卷焊加工)
蝶板
碳钢、不锈钢
阀杆
2Cr13、不锈钢
填料
PTFE、柔性石墨
电动通风蝶阀
电动通风调节蝶阀
D941W电动通风蝶阀安装连接尺寸
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
L
90
90
100
115
130
140
150
250
270
290
310
330
350
390
430
470
500
550
H
63
70
83
105
115
137
164
206
230
248
289
320
343
413
478
525
585
640
H1
530
530
565
600
640
705
775
945
1070
1140
1210
1335
1415
1605
1844
2040
2255
2388
D
140
160
190
210
240
265
320
375
440
490
540
595
645
755
860
975
10755
1175
D1
110
130
150
170
200
225
280
335
395
445
495
550
600
705
810
920
1020
1120
n-φd
4-14
4-14
4-18
4-18
8-18
8-18
12-18
12-22
12-22
16-22
16-22
20-22
20-26
24-26
24-30
24-30
24-30
28-30

蝶阀定货须知:
一、①需采购的信茂
电动蝶阀产品名称与型号②电动蝶阀口径③电动蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的
电动蝶阀型号,请按电动蝶阀型号直接向我司销售部订购(13968981418)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的
信茂阀门专家为您审核把关。
