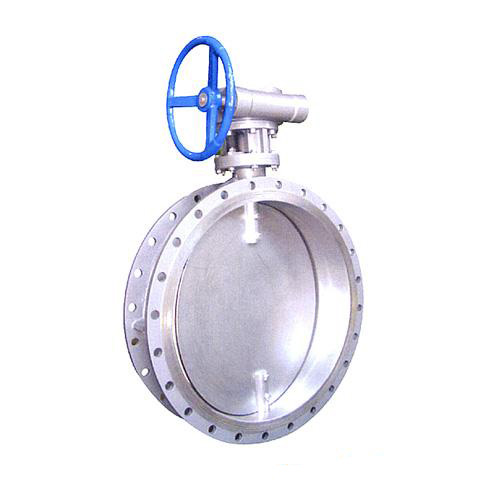

涡轮传动通风蝶阀
放大图片
产品名称: 涡轮传动通风蝶阀
产品型号: D341W
产品特点: 信茂涡轮传动通风蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
涡轮传动通风蝶阀详细资料:

D341W通风涡轮蝶阀主要参数

公称压力(MPa)

0.05MPa

介质温度

-30℃~-350℃

强度试验

0.1MPa

适用介质

冷热风、烟气

介质流速

25m/s

泄漏率

3%

D341W通风涡轮蝶阀主要零件材料

零件名称

阀体

阀板

阀轴

材料

碳钢

碳钢

碳钢、不锈钢

D341W通风涡轮蝶阀主要外形连接尺寸                             单位:mm

DN

D

D1

L

L1

L2

 n-Фd

b

300

405

370

120

716

220

8-12

10

350

455

420

140

786

240

8-14

10

400

505

470

140

924

270

12-18

10

450

570

530

160

999

295

12-18

10

500

620

580

160

1079

325

12-18

10

600

720

680

180

1140

380

16-18

12

700

820

780

180

1240

430

16-18

12

800

920

880

200

1350

490

16-18

12

900

1040

990

200

1450

540

16-18

14

1000

1140

1090

220

1550

590

20-18

14

1100

1240

1190

220

1800

640

20-18

14

1200

1340

1290

240

1900

690

20-18

14

1300

1440

1390

240

2020

760

20-18

16

1400

1540

1490

260

2120

810

24-18

16

1500

1640

1590

260

2220

860

24-18

16

1600

1740

1690

280

2390

980

24-18

16

1700

1840

1790

280

2590

1030

28-22

16

1800

1940

1890

300

2709

1096

28-22

16

1900

2040

1990

300

2826

1146

32-22

16

2000

2150

2090

320

2926

1196

32-26

16

2200

2360

2300

340

3126

1296

36-26

16

2400

2560

2500

360

3326

1396

36-26

18

2600

2760

2700

380

3526

1496

40-26

18

2800

2960

2900

400

3726

1596

40-26

18

3000

3190

3110

400

4098

1698

44-30

18

3200

3390

3310

440

4338

1798

44-30

20

3400

3590

3510

440

4578

1898

48-30

20

3600

3790

3710

480

4780

1998

48-30

20

3800

4000

3910

480

5000

2098

52-30

22

4000

4210

4120

520

5200

2210

52-30

22

蝶阀定货须知:
一、①需采购的信茂
通风蝶阀产品名称与型号②通风蝶阀口径③通风蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的
通风蝶阀型号,请按通风蝶阀型号直接向我司销售部订购(13968981418)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的
信茂阀门专家为您审核把关。
