产品展示
电动传动蝶阀
放大图片

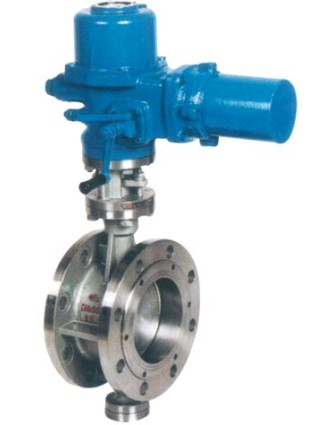

产品名称: 电动传动蝶阀
产品型号: D943H,D973H,D963H
产品特点: 信茂电动传动蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
电动传动蝶阀详细资料:

电动蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品,系我公司1996年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。

电动蝶阀主要性能特点是:
1.结构独特、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有最佳;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

电动蝶阀用途
本蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。

电动蝶阀主要连接及外形尺寸

 公称通径DN

结构长度L

外形尺寸(参考值)

连接(标准值)

参考
重量Dd343H

H

Dd943H

PN0.6MPa

PN1.0MPa

mm

inch

H3

A3

B3

D

D1

z- d

D

D1

z- d

50

2

108

150

112

530

250

255

140

110

4-14

165

125

4-18

17

65

5/2

112

170

115

530

250

255

160

130

4-14

185

145

4-18

20

80

3

114

180

120

565

250

255

190

150

4-18

200

160

8-18

23

100

4

127

190

138

600

250

255

210

170

4-18

220

180

8-18

25

125

5

140

200

164

640

250

255

240

200

8-18

250

210

8-18

40

150

6

140

210

175

705

300

315

165

225

8-18

285

240

8-22

47

200

8

152

230

200

775

300

315

320

280

8-18

340

295

8-22

60

250

10

165

250

243

945

300

315

375

335

12-18

395

350

12-22

95

300

12

178

270

250

1070

300

315

440

395

12-22

445

400

12-22

124

350

14

190

290

280

1140

300

315

490

445

12-22

505

460

16-22

181

400

16

216

310

305

1210

300

315

540

495

16-22

565

515

16-26

260

450

18

222

330

350

1335

575

714

595

550

16-22

615

565

20-26

338

500

20

229

350

380

1415

575

714

645

600

20-22

670

620

20-26

360

600

24

267

390

445

1605

656

810

755

705

20-26

780

725

20-30

540

700

28

292

430

480

1844

656

810

860

810

24-26

895

840

24-30

580

800

32

318

470

530

2040

656

810

975

920

24-30

1015

950

24-33

845

900

36

330

510

580

2255

785

863

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

650

2380

785

863

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

760

2640

785

863.

1405

1340

32-33

1455

1380

32-39

2000

1400

56

530

710

850

2886

8410

890

1630

1560

36-36

1675

1590

36-42

3000

1600

64

600

790

1030

3156

810

890

1830

1760

40-369

1915

1820

40-48

4700

1800

72

670

870

1230

3421

830

930

2045

1970

44-39

2115

2020

44-48

6500

2000

80

760

950

1350

3685

850

940

2265

2180

48-42

2325

2230

48-48

8700
