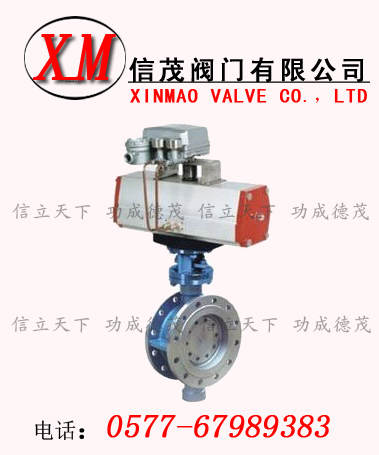

D643H气动法兰式蝶阀，由四氟密封蝶阀和不锈钢阀板、阀杆构成。可与不同的配件组合成开关型蝶阀或调节型蝶阀，适用于温度≤120℃，弱腐蚀性或洁净度有一定要求工况场合，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：设计新颖、合理、结构独特，重量轻，启闭迅速，操力矩小，操作方便，省力灵巧，可以任何位置安装，维修方便， 密封件可以更换，密封性能可靠达到双向密封零泄漏，密封材料耐老化、耐腐蚀，使用寿命长等特点。
D643H气动法兰式蝶阀技术参数和附件：
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992;JB/T9092-1999
|
|
附件
选择
|
开关型附件
|
单、双电控电磁阀、限位开关回讯器(有防爆型)
|
|
调节型附件
|
电气定位器、气动定位器、电气转换器
|
|
气源处理附件
|
空气过滤减压阀、气源处理三联件
|
|
手动机构
|
H型手操机构
|
D643H气动法兰式蝶阀主要组件材料：
|
部件名称
|
部件材质
|
|
阀 体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶 板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀 杆
|
2Cr13、不锈钢
|
|
填 料
|
聚四氟O型圈、柔性石墨
|
D643H气动法兰式蝶阀PN16（1.6MPa）
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-Φd
|
|
50
|
108
|
164/214
|
75/91
|
277/205
|
65
|
165
|
125
|
99
|
3
|
4-Φ18
|
|
65
|
112
|
164/214
|
75/91
|
287/315
|
75
|
185
|
145
|
118
|
3
|
4-Φ18
|
|
80
|
114
|
190/246
|
91/101
|
365/375
|
85
|
200
|
160
|
132
|
3
|
8-Φ18
|
|
100
|
127
|
210/295
|
101/112
|
420/436
|
130
|
220
|
180
|
156
|
3
|
8-Φ18
|
|
125
|
140
|
247/398
|
112/139
|
436/462
|
175
|
250
|
210
|
184
|
3
|
8-Φ18
|
|
150
|
140
|
308/478
|
139/176
|
466/543
|
190
|
285
|
240
|
211
|
3
|
8-Φ22
|
|
200
|
152
|
378/724
|
176/228
|
593/665
|
215
|
340
|
295
|
266
|
3
|
12-Φ22
|
|
250
|
165
|
432/928
|
206/275
|
682/752
|
265
|
405
|
355
|
319
|
3
|
12-Φ26
|
|
300
|
178
|
524/928
|
228/275
|
725/772
|
305
|
460
|
410
|
370
|
4
|
12-Φ26
|
|
350
|
190
|
648/1033
|
275/324
|
832/880
|
340
|
520
|
470
|
429
|
4
|
16-Φ26
|
|
400
|
216
|
648/1129
|
275/380
|
862/968
|
360
|
580
|
525
|
480
|
4
|
16-Φ30
|
|
450
|
222
|
715/1845
|
324/527
|
945/1005
|
400
|
640
|
585
|
548
|
4
|
20-Φ30
|
|
500
|
229
|
795/1845
|
380/527
|
1058/1060
|
430
|
715
|
650
|
609
|
4
|
20-Φ33
|
|
600
|
267
|
795/2605
|
380/545
|
1108/1195
|
490
|
840
|
770
|
720
|
5
|
20-Φ36
|
|
700
|
292
|
1380/2605
|
527/545
|
1170/1255
|
555
|
910
|
840
|
794
|
5
|
24-Φ36
|
|
800
|
318
|
1860/2605
|
545/545
|
1325/1365
|
620
|
1025
|
950
|
901
|
5
|
24-Φ39
|
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-Φd
|
|
50
|
108
|
164/214
|
75/91
|
277/305
|
65
|
165
|
125
|
99
|
3
|
4-Φ18
|
|
65
|
112
|
164/214
|
75/91
|
287/325
|
75
|
185
|
145
|
118
|
3
|
8-Φ18
|
|
80
|
114
|
190/246
|
91/112
|
365/391
|
85
|
200
|
160
|
132
|
3
|
8-Φ18
|
|
100
|
127
|
210/295
|
101/127
|
420/457
|
130
|
235
|
190
|
156
|
3
|
8-Φ22
|
|
125
|
140
|
247/398
|
112/139
|
436/462
|
175
|
270
|
220
|
184
|
3
|
8-Φ26
|
|
150
|
140
|
308/478
|
139/176
|
466/543
|
190
|
300
|
250
|
211
|
3
|
8-Φ26
|
|
200
|
152
|
378/724
|
176/228
|
593/665
|
215
|
360
|
310
|
274
|
3
|
12-Φ26
|
|
250
|
165
|
432/928
|
206/275
|
682/752
|
265
|
425
|
370
|
330
|
3
|
12-Φ30
|
|
300
|
178
|
524/928
|
228/324
|
702/820
|
305
|
485
|
430
|
389
|
4
|
16-Φ30
|
|
350
|
190
|
648/1033
|
275/380
|
832/938
|
340
|
555
|
490
|
448
|
4
|
16-Φ33
|
|
400
|
216
|
648/1129
|
324/380
|
910/968
|
360
|
620
|
550
|
503
|
4
|
16-Φ36
|
|
450
|
222
|
715/1845
|
380/527
|
1005/1010
|
400
|
670
|
640
|
548
|
4
|
20-Φ36
|
|
500
|
229
|
795/1845
|
280/527
|
1058/1065
|
430
|
730
|
660
|
609
|
4
|
20-Φ36
|
|
600
|
267
|
795/2605
|
507/545
|
1110/1195
|
490
|
845
|
770
|
720
|
4
|
20-Φ39
|
|
700
|
292
|
1380/2605
|
545/545
|
1255/1295
|
555
|
960
|
875
|
820
|
5
|
24-Φ42
|
|
800
|
318
|
1860/2605
|
545/545
|
1325/1365
|
620
|
1085
|
990
|
928
|
5
|
24-Φ48
|
|
公称通径
|
外形尺寸
|
连接法兰尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
f
|
n-Φd
|
|
50
|
108
|
164/214
|
75/91
|
277/305
|
65
|
165
|
125
|
99
|
3
|
4-Φ18
|
|
65
|
112
|
190/295
|
91/112
|
310/341
|
75
|
185
|
145
|
118
|
3
|
8-Φ18
|
|
80
|
114
|
210/340
|
106/127
|
375/412
|
85
|
200
|
160
|
132
|
3
|
8-Φ18
|
|
100
|
127
|
247/398
|
139/176
|
436/462
|
130
|
235
|
190
|
156
|
3
|
8-Φ22
|
|
125
|
140
|
308/478
|
176/228
|
462/513
|
175
|
270
|
220
|
184
|
3
|
8-Φ26
|
|
150
|
140
|
378/724
|
228/324
|
543/615
|
190
|
300
|
250
|
211
|
3
|
8-Φ26
|
|
200
|
152
|
524/1030
|
275/380
|
665/760
|
215
|
375
|
320
|
284
|
3
|
12-Φ30
|
|
250
|
165
|
648/1129
|
324/460
|
752/858
|
265
|
450
|
385
|
315
|
3
|
12-Φ33
|
|
300
|
178
|
715/1845
|
380/460
|
820/880
|
305
|
515
|
450409
|
4
|
16-Φ33
|
|
|
350
|
190
|
795/1845
|
460/545
|
938/940
|
340
|
580
|
510
|
465
|
4
|
16-Φ36
|
|
400
|
216
|
1380/2605
|
460/545
|
970/1055
|
360
|
660
|
585
|
535
|
4
|
16-Φ39
|
|
450
|
222
|
1380/2605
|
545/545
|
1005/1090
|
400
|
685
|
610
|
560
|
4
|
20-Φ39
|
|
500
|
229
|
1860/2605
|
545/545
|
1145/1185
|
430
|
755
|
670
|
615
|
4
|
20-Φ42
|
|
600
|
267
|
1860/2605
|
545/545
|
1195/1235
|
490
|
890
|
795
|
735
|
4
|
20-Φ48
|
