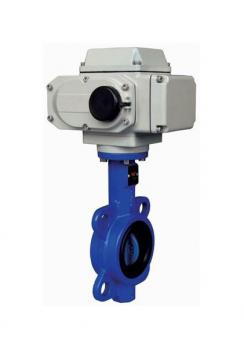

中线电动对夹软密封蝶阀产品介绍:
中线对夹式软密封蝶阀采用中线型设计,其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。中线对夹式蝶阀可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
中线电动对夹软密封蝶阀应用范围:
对夹中线软密封蝶阀广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等
结构特点:
中线对夹式软密封蝶阀采用中线型设计,具有结构简单、密封可靠、双向密封等特点,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。
中线电动对夹软密封蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
中线电动对夹软密封蝶阀主要尺寸及重量:
DN |
主要连接尺寸 |
外形尺寸 |
1.0MPa |
1.6MPa |
2.5MPa |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
蝶阀定货须知:
一、①需采购的信茂对夹式蝶阀产品名称与型号②对夹式蝶阀口径③对夹式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的对夹式蝶阀型号,请按对夹式蝶阀型号直接向我司销售部订购(13968981418)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信茂阀门专家为您审核把关。
