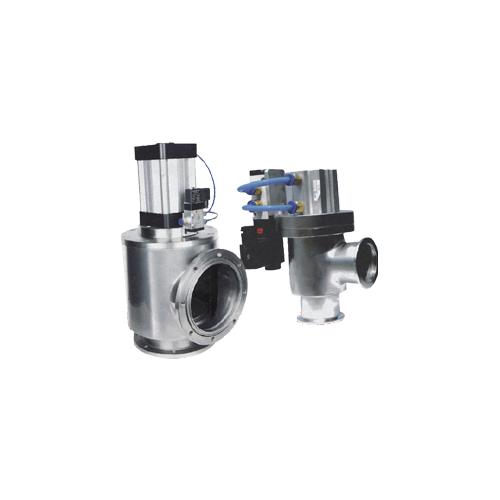

气动高真空挡板阀简介
本系列阀门为气动驱动方式,在结构上设计合理,外形上美观,还具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,是真空设备首选阀门之一。阀门是以压 缩空气推动气缸为动力,通过机构与阀板连接,并带动阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。
气动高真空挡板阀特点
标准化、模块化设计,易于更换及维修;
便于清洁的设计。
注:表格中1表示轴封为波纹管密封,2表示轴封为氟胶圈密封。
气动高真空挡板阀主要性能指标:
适用范围:1×10-6Pa~1.2×105Pa(波纹管密封)
1×10-5Pa~1.2×105Pa(氟胶圈密封)
打开时阀板上的压差:≤1.2×105 Pa任意方向
阀体和阀座漏率:≤1.3×10-7Pa·L·s-1
建议首次维修前循环次数:200,000次
阀体烘烤温度:≤150℃
安装位置:任意
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启和关闭时间:≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关)
型号规格
|
DN
|
外形尺寸GB6070
|
预抽口
|
A
|
B
|
C
|
D
|
D1
|
E
|
F
|
G
|
GDQ-J63(B)
|
63
|
238
|
63
|
88
|
-
|
123
|
149.5
|
154
|
40
|
|
GDQ-J80(B)
|
80
|
263.5
|
80
|
98
|
-
|
133
|
164.5
|
168.5
|
50
|
GDQ-J100(B)
|
100
|
298
|
100
|
108
|
-
|
154
|
185
|
187
|
60
|
GDQ-J160(B)
|
160
|
414.5
|
153
|
138
|
-
|
235
|
276
|
251.5
|
77
|
LF40
|
GDQ-J200(B)
|
200
|
521
|
200
|
178
|
-
|
254
|
356
|
318
|
77
|
LF50
|
GDQ-J250(B)
|
250
|
699
|
250
|
208
|
-
|
306
|
416
|
410
|
84
|
LF63
|
型号规格
|
DN
|
外形尺寸GB6070
|
B
|
C
|
D
|
E
|
F
|
G
|
GDQ-J63(B)
|
63
|
95
|
70
|
63
|
3
|
92
|
1.5
|
GDQ-J80(B)
|
80
|
110
|
83
|
80
|
3
|
107
|
1.5
|
GDQ-J100(B)
|
100
|
130
|
102
|
99
|
3
|
127
|
1.5
|
GDQ-J160(B)
|
160
|
180
|
153
|
153
|
3
|
175
|
2.5
|
GDQ-J200(B)
|
200
|
240
|
213
|
200
|
3
|
235
|
2.5
|
GDQ-J250(B)
|
250
|
290
|
261
|
250
|
3
|
285
|
2.5
|
注: 1、表中带S为带预抽口尺寸、不带S为不带预抽口;
2 、若产品为波纹管密封应在规格型号后端加上B来表示,应在 ( )内注明。
3 、配带启闭位置指示开关(磁性开关)请来电说明。
真空阀门定货须知:
一、①需采购的信茂高真空挡板阀产品名称与型号②高真空挡板阀口径③高真空挡板阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的高真空挡板阀型号,请按高真空挡板阀型号直接向我司销售部订购(0577-67989383)
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信茂阀门专家为您审核把关。
