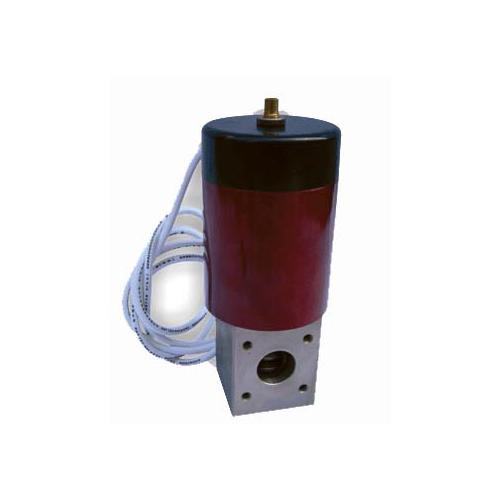

GQC型电磁高真空充气阀简介:
GQC-1.5 GQC-5型电磁高真空充气阀是以电磁力为动力,当接通电源时,阀门被关闭,使真空系统与大气隔离;切断电源时,阀门处于开启状态,随之大气由外界引入真空系统。GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能,阀内带有空气过滤器,可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
GQC型电磁高真空充气阀产品特点:
标准化、模块化设计,易于更换及维修;
便于清洁的设计;
电磁阀采用节能设计,体积小
GQC型电磁高真空充气阀主要性能指标:
适用范围(Pa) 105~1.3x105Pa
阀门漏率(Pa.L/S) ≤1.3x10-5Pa
开闭时间(S) DN≤63 20;80≤DN≤200 30; DN≥250 48
介质温度(℃) -25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
法兰标准 JB6070
信号反馈 标准出厂:带无源触点型
安装位置:阀板密封面上端口接泵入气口
电源:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启或关闭时间:≤1s
阀门位置指示:带有启闭位置指示开关(磁性开关)
性能参数 GQC-1.5 GQC-5 GQC-5/KF GQC-4A
法兰标准 焊接式连接;GB4982 GB4982
标准出厂 断电时阀门处于开启状态
GQC型电磁高真空充气阀外形尺寸:
规格型号
|
DN
|
W
|
D
|
H
|
h
|
电气参数
|
电源
|
功率
|
GQC-1.5
|
1.5
|
52
|
7
|
112
|
66
|
DC36V
|
3.3W
|
GQC-5
|
5
|
60
|
10
|
136
|
90
|
DC36V
|
6.5W
|
GQC-5/KF
|
5
|
60
|
30
|
119
|
90
|
DC36V
|
6.5W
|
GQC-4A
|
4
|
尺寸如图所示
|
DC36V
|
|
AC220V
|
3.6W
|
