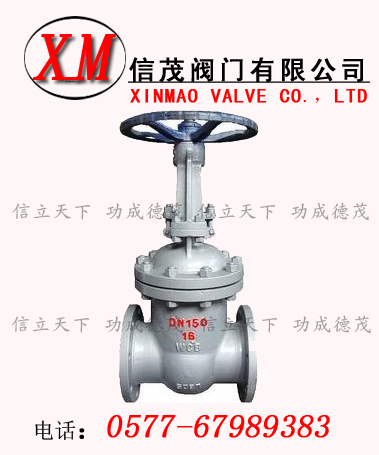

双闸板闸阀概述：平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。
双闸板闸阀优点：1、流体阻力小,密封面受介质的忡刷和侵蚀小。2、开闭较省力。3、介质流向不受限制,不扰流、不降低压力。4、形体简单,结构长度短，制造工艺性好，适用范围广。
|
设计与制造
|
GB/T12234JB/T3595
|
|
结构长度
|
GB/T12221
|
|
法兰连接尺寸
|
GB9113JB/T79
|
|
检验与试验
|
JB/T3595JB/T9092
|
|
压力与温度基准
|
JB/T3595ANSIB16.34
|
产品性能规范
|
公称压力
|
100
|
|
强度试验
|
MPa
|
15.0
|
|
密封试验
|
11.0
|
|
上密封试验
|
11.0
|
|
气体密封试验
|
0.6
|
主要零件材料及使用范围
|
产品型号
|
Z42Y-100Z942Y-100
|
Z42Y-100VZ942Y-100V
|
|
阀体
|
WCB
|
WC6/WC9
|
|
阀盖
|
WCB
|
12Cr1MoV
|
|
阀杆
|
38CrMoAlA
|
25Cr2MoV
|
|
闸板
|
25/WCB
|
WC6/WC9
|
|
万向顶
|
38CrMoAlA
|
38CrMoAlA
|
|
螺栓
|
B7
|
25Cr2MoV
|
|
适用介质
|
水，汽，油品等
|
水，汽，油品等
|
|
最高工作温度
|
425℃
|
550/590℃
|
主要连接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公称压力
PN(MPa)
|
公称通径
|
连接尺寸mm
|
外形尺寸mm
|
重量
Kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
F1
|
f
|
Z-d
|
L
|
W
|
H
|
|
10
|
100
|
265
|
210
|
172
|
150
|
38
|
4．5
|
3
|
8-30
|
350
|
360
|
575
|
88
|
|
125
|
310
|
250
|
210
|
176
|
42
|
4．5
|
3
|
8-34
|
400
|
400
|
725
|
168
|
|
150
|
350
|
290
|
250
|
204
|
46
|
4．5
|
3
|
12-34
|
450
|
500
|
758
|
235
|
|
200
|
430
|
360
|
312
|
260
|
54
|
4．5
|
3
|
12-41
|
550
|
600
|
898
|
338
|
|
225
|
470
|
400
|
352
|
287
|
56
|
4．5
|
3
|
12-41
|
650
|
600
|
1028
|
521
|
|
250
|
500
|
430
|
382
|
313
|
60
|
4．5
|
3
|
12-41
|
650
|
640
|
1049
|
558
|
|
300
|
585
|
500
|
442
|
364
|
70
|
4．5
|
4
|
16-48
|
750
|
540
|
1208
|
686
|
|
