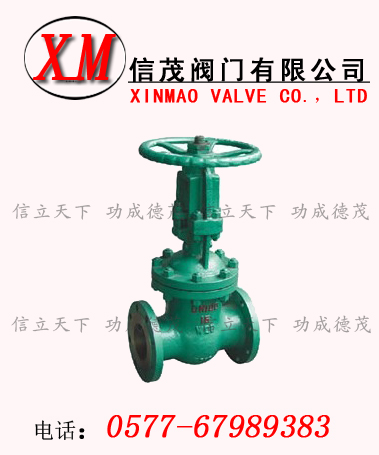

真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5°, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。
真空闸阀特点:
重量轻:本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水
精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 :单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
真空闸阀优点:
流体阻力小 , 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短,制造工艺性好,适用范围广。
真空闸阀缺点:
密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。
结构较复杂。
真空闸阀的安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
主要零部件材料
零件名称
Part name
|
阀体、阀盖
B0dy B0nnet
|
阀杆
Valve stem
|
闸板
Wedge gate
|
密封面
Sealing face
|
阀杆螺母
Valve Y0ke nut
|
填料
Parking
|
紧固件
Fastener
|
NKZ61H
NKZ64H H-C型
NKZ964H H-C型
NKZ961H
|
WCB
|
2Crl3
|
25
|
H:合金钢
H:all0ysteel
|
铝青铜
Albr0nze
|
膨胀复合石墨
Expanding
c0mp0und
graphite
|
优质碳钢
High-grade
carb0n steel
|
NKZ61H
NKZ64H Y-I型
NKZ964H Y-I型
NKZ961H
|
铬钼钢
Cr.M0 steel
|
20CrlM01VA
|
铬钼钢
Cr.M0 steel
|
Y:硬质合金
Y:carbide all0y
|
铬钼钢
Cr.M0 steel
|
主要尺寸及重量
公称通径
DN/mm
N0minal
diamecer
|
公称压力
PN/MPa
N0minal
pressure
|
主要外形尺寸和连接尺寸/mm
Main external andc0nnecting dimensi0ns
|
重量/kg
Weight
|
L
|
H
|
D
|
D0
|
∝
|
W
|
50
|
2.5
|
250
|
345
|
64
|
49
|
37030’
|
250
|
24
|
65
|
270
|
395
|
82
|
66
|
37030’
|
250
|
36
|
80
|
280
|
425
|
95
|
78
|
37030’
|
300
|
52
|
100
|
300
|
510
|
117
|
100
|
37030’
|
300
|
67
|
125
|
325
|
570
|
144
|
125
|
37030’
|
350
|
95
|
150
|
350
|
725
|
172
|
151
|
37030’
|
350
|
135
|
200
|
400
|
820
|
223
|
201
|
37030’
|
400
|
210
|
250
|
450
|
890
|
278
|
253
|
37030’
|
450
|
300
|
300
|
500
|
1070
|
330
|
303
|
37030’
|
550
|
395
|
350
|
550
|
1320
|
382
|
351
|
37030’
|
650
|
530
|
400
|
600
|
1450
|
432
|
398
|
37030’
|
750
|
685
|
450
|
650
|
1560
|
484
|
450
|
37030’
|
750
|
906
|
500
|
700
|
1720
|
535
|
498
|
37030’
|
850
|
1130
|
600
|
809
|
1880
|
638
|
600
|
37030’
|
900
|
1387
|
700
|
900
|
2083
|
738
|
700
|
37030’
|
950
|
1894
|
800
|
1000
|
2590
|
840
|
800
|
37030’
|
1000
|
2621
|
50
|
4.0
|
250
|
345
|
64
|
48
|
37030’
|
300
|
30
|
65
|
270
|
395
|
82
|
66
|
37030’
|
300
|
42
|
80
|
280
|
425
|
95
|
78
|
37030’
|
350
|
57
|
100
|
300
|
510
|
117
|
100
|
37030’
|
350
|
75
|
125
|
325
|
570
|
144
|
125
|
37030’
|
400
|
105
|
150
|
350
|
725
|
172
|
151
|
37030’
|
400
|
150
|
200
|
400
|
820
|
223
|
199
|
37030’
|
450
|
232
|
250
|
450
|
890
|
278
|
251
|
37030’
|
550
|
330
|
300
|
500
|
1070
|
330
|
301
|
37030’
|
650
|
430
|
350
|
550
|
1320
|
382
|
349
|
37030’
|
750
|
570
|
400
|
600
|
1450
|
432
|
396
|
37030’
|
850
|
730
|
50
|
6.4
|
250
|
350
|
64
|
48
|
37030’
|
300
|
34
|
65
|
280
|
405
|
82
|
65
|
37030’
|
300
|
48
|
80
|
310
|
435
|
95
|
76
|
37030’
|
350
|
65
|
100
|
350
|
515
|
117
|
98
|
37030’
|
400
|
81
|
125
|
400
|
580
|
150
|
128
|
37030’
|
400
|
112
|
150
|
450
|
735
|
172
|
149
|
37030’
|
450
|
161
|
200
|
550
|
835
|
223
|
197
|
37030’
|
550
|
255
|
250
|
650
|
905
|
278
|
245
|
37030’
|
650
|
390
|
300
|
750
|
1080
|
330
|
293
|
37030’
|
750
|
515
|
350
|
850
|
1340
|
382
|
341
|
37030’
|
800
|
695
|
400
|
950
|
1460
|
432
|
386
|
37030’
|
900
|
885
|
50
|
10.0
|
250
|
350
|
64
|
48
|
37030’
|
300
|
37
|
65
|
280
|
405
|
82
|
63
|
37030’
|
300
|
52
|
80
|
310
|
435
|
95
|
74
|
37030’
|
350
|
70
|
100
|
350
|
515
|
117
|
97
|
37030’
|
400
|
86
|
125
|
400
|
580
|
150
|
124
|
37030’
|
400
|
118
|
150
|
450
|
735
|
172
|
144
|
37030’
|
450
|
168
|
200
|
550
|
835
|
223
|
189
|
37030’
|
550
|
263
|
250
|
650
|
905
|
278
|
235
|
37030’
|
650
|
405
|
300
|
750
|
1080
|
330
|
281
|
37030’
|
750
|
536
|
350
|
850
|
1340
|
382
|
333
|
37030’
|
850
|
732
|
400
|
950
|
1460
|
432
|
376
|
37030’
|
950
|
947
|
注:PN2.5(25)型阀门允许作为PN1.0(10)、PN1.6(16)压力级选用
