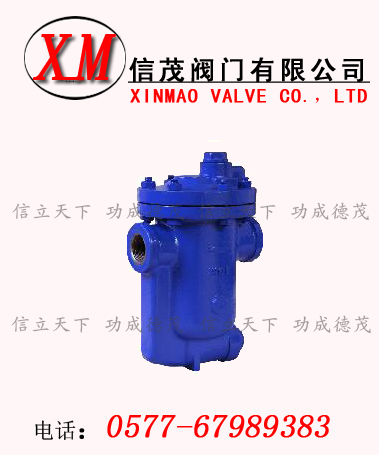

倒置桶式蒸汽疏水阀概述:
倒置桶式蒸汽疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件,开口朝下,半浮球式的球桶外圆经过精细研磨,整个球面都可为密封面。使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏,节能效果好。
特点:
1.内腔所有运动部件均为不锈钢,耐磨损,耐腐蚀。
2.由于蒸汽不能到达被水封的阀座孔,所以无蒸汽损失,高效节能。
3.浮桶倒置,不会被破坏压扁,不怕水击,寿命长。
4.倒置桶顶部设有排气孔。连续排空气性能好,不会形成冷滞后和气堵。
5.不受背压的影响,在高的背压下能很好地工作。
6.工作可靠,只有两个运动部件 ( 杠杆 — 和倒置桶 ) ,故不会产生卡阻。
7.阀座与阀瓣在阀的顶部,阀瓣在开关中可以使污物通过,有良好的自我清洗性 能 , 无污物困扰。
倒置桶式蒸汽疏水阀工作原理:
倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。
主要性能规范:
公称压力
|
试验压力
|
最高工作压力
|
最高工作温度(℃)
|
适用介质
|
漏汽率
|
最高背压率(%)
|
1.6
|
2.4
|
1.6
|
220
|
蒸汽、凝结水
|
≤0.5
|
85
|
主要外型及连接尺寸:
型号
|
公称通径
DN(mm)
|
L
|
H
|
H1
|
型号
|
公称通径
DN(mm)
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z一Φd
|
CSl5H-16/25/40C
|
15
|
155
|
142
|
80
|
CS45H-16/25/40C
|
15
|
210
|
142
|
95
|
65
|
45
|
14
|
2
|
4-Φ14
|
20
|
155
|
142
|
80
|
20
|
210
|
142
|
105
|
75
|
55
|
14
|
2
|
4-Φ14
|
25
|
155
|
142
|
80
|
25
|
230
|
142
|
115
|
85
|
65
|
14
|
2
|
4-Φl4
|
32
|
180
|
200
|
105
|
32
|
270
|
200
|
135
|
100
|
78
|
16
|
2
|
4-Φ18
|
40
|
180
|
200
|
105
|
40
|
270
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
50
|
180
|
200
|
105
|
50
|
270
|
200
|
160
|
125
|
100
|
16
|
3
|
4-Φ18
|
|
