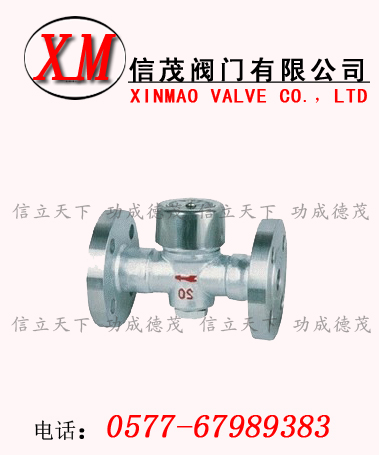

热动力式蒸汽疏水阀概述：
热动力式蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。
特点
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。
热动力式蒸汽疏水阀工作原理
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
主要零件材料
|
主要零件Main Part
|
阀体Body
|
阀盖Donnet
|
阀片Picture
|
阀帽
|
|
材料 Material
|
铸钢
|
铸钢
|
不锈钢Stainless Steel
|
不锈钢
|
主要外型及连接尺寸
|
产品型号Produstion Type
|
DN
|
尺寸（mm)Dimensions
|
|
螺纹连接
|
承插焊连接
|
法兰连接
|
|
L
|
H
|
L
|
H
|
d1
|
t
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
CS19H-16C、25C、40C
CS69H-16C、25C、40C
CS49H-16C、25C、40C
|
15
|
90
|
80
|
75
|
80
|
23
|
7
|
150
|
110
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
90
|
90
|
85
|
90
|
28
|
7
|
150
|
110
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
90
|
115
|
90
|
115
|
33
|
10
|
160
|
115
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
32
|
120
|
138
|
120
|
138
|
42
|
12
|
230
|
138
|
135
|
100
|
78
|
16
|
2
|
4×φ18
|
|
40
|
120
|
148
|
120
|
148
|
52
|
12
|
230
|
148
|
145
|
110
|
85
|
16
|
3
|
4×φ18
|
|
50
|
140
|
163
|
140
|
163
|
62
|
12
|
230
|
163
|
160
|
125
|
100
|
16
|
3
|
4×φ18
|
|
65
|
/
|
/
|
/
|
/
|
/
|
/
|
250
|
185
|
180
|
145
|
120
|
18
|
3
|
4×φ18
|
|
80
|
/
|
/
|
/
|
/
|
/
|
/
|
280
|
285
|
195
|
160
|
135
|
20
|
3
|
8×φ18
|
|
100
|
/
|
/
|
/
|
/
|
/
|
/
|
310
|
315
|
215
|
180
|
155
|
20
|
3
|
8×φ18
|
|
CS19H-16Z
CS49H-16Z
|
15
|
90
|
80
|
75
|
80
|
23
|
7
|
150
|
110
|
95
|
95
|
45
|
14
|
2
|
4-φ14
|
|
20
|
90
|
90
|
85
|
90
|
28
|
7
|
150
|
110
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
90
|
115
|
90
|
115
|
33
|
10
|
160
|
115
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
