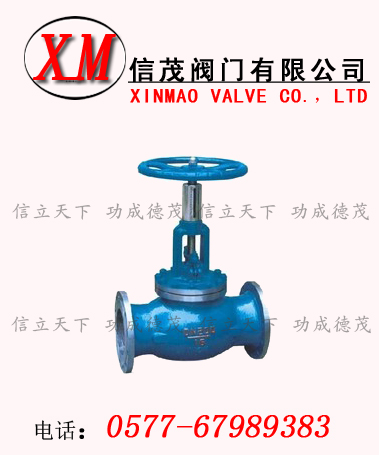

手动大连式调节阀概述：
手动大连式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。阀盖上设有开度指示标尺以显示阀门的开度状态。
T40H大连式手动调节阀按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密地将管路关闭为止。本企业生产的手动调节阀适用于城市集中供热和区域供热的最佳节能产品，以调节流量为主。
性能特点：
1、改善供热工况：凡是采用手动调节阀的线及热力点，都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能，因此，各采暖建筑物冷热不均的现象得到有力的改善。
2、节省能源：热力管网由于温度压力的失调，造成某些支流量过大，使一些建筑温度过高，用户不得不开窗户，大量热能白白浪费掉，由于分支安装了手动调节阀，克服了温度压力失调，避免开窗户，达到节约能源的目的。
3、改善管网水力工况：手动调节阀能按照额定流量进行控制，将管网超量运行的流量降低，使原本水工况恶化程度得到一定改善。
主要零件材料
|
零件名称
|
材料
|
零件名称
|
材料
|
|
阀盖
|
铸钢
|
杆头
|
不锈钢
|
|
阀体
|
2G25I
|
阀瓣
|
不锈钢1Cr18N9Ti
|
|
阀杆
|
不锈钢
|
阀座
|
不锈钢1Cr18N9Ti
|
存放安装使用注意事项
1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。
主要外形尺寸和连接尺寸
|
公称压力PN(MPa)
|
公称通径DN(mm)
|
主要外形尺寸和连接尺寸
|
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
n
|
q
|
|
2.5
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
不带凹下部分
|
20
|
3
|
不带凹下部分
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
22
|
3
|
8
|
φ18
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
22
|
3
|
8
|
φ18
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
24
|
3
|
8
|
φ23
|
|
150
|
450
|
338
|
280
|
300
|
250
|
218
|
30
|
3
|
8
|
φ25
|
|
4
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8
|
φ18
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8
|
φ18
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8
|
φ23
|
|
10
|
50
|
300
|
242
|
170
|
195
|
145
|
115
|
88
|
28
|
3
|
4
|
4
|
φ25
|
|
80
|
380
|
280
|
188
|
230
|
180
|
150
|
121
|
34
|
3
|
4.5
|
8
|
φ25
|
|
100
|
400
|
280
|
212
|
265
|
210
|
175
|
150
|
38
|
3
|
4.5
|
8
|
φ30
|
|
150
|
450
|
330
|
268
|
350
|
290
|
250
|
204
|
46
|
3
|
4.5
|
12
|
φ34
|
|
200
|
550
|
380
|
310
|
430
|
360
|
315
|
260
|
54
|
3
|
4.5
|
12
|
φ41
|
|
