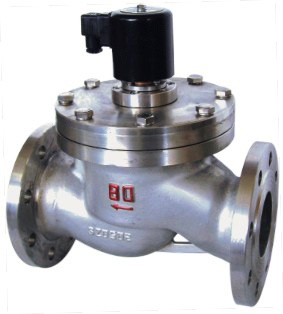

先导活塞式电磁阀概述：
先导活塞式电磁阀用于热电厂、热力厂、钢铁厂、石油化工、水利工程、暖通空调、电镀涂装、生物制药、造纸印染、煤干等行业。
特点
·先导活塞式
·空军、海军配套产品
·活塞结构，经久耐磨
·高温介质，性能稳定可靠
·压力范围：1.6Mpa、2.5Mpa、4.0Mpa
·德国工艺，出品系列，品质可靠
技术参数
|
操作式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
ZCZP-1·ZCZP-2
|
|
介质温度
|
1型：≤60℃·2型：≤220℃
|
|
介质
|
1型
|
水、柴油、汽油、煤油、空气、燃气等常温液体和气体
|
|
|
2型
|
蒸汽、热水、导热油、热空气等高温液体和气体
|
|
通径（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
连接尺寸(G)
|
1-1/2
|
2
|
|
|
压力（Mpa）
|
0.05~1.6
|
0.1~1.6
|
|
功率
|
AC：20W、DC：30W
|
AC:35W、DC:50W
|
|
电压偏差
|
允许波动±10%
|
|
材料
|
阀体
|
铸钢、不锈钢
|
|
密封
|
丁晴橡胶NBR·氟橡胶FKM·聚四氟乙烯PTFE
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹·法兰
|
|
电气连接
|
接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC:24V·其余根据要求
|
|
特殊选配
|
BZCZP防爆电磁阀
|
ZCZP-X信号反馈
|
ZCZP-X手动功能
|
|
用于易燃易爆场合
防爆等级：dIIBT4
|
反馈电磁阀启闭状态及介质流动情况的开关信号
|
手动开启、关闭节省旁通
|
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
|
备注
|
常开阀完全打开或关闭，至少需要0.1Mpa的压差
|
安装尺寸（mm）
|
通径DN
|
内螺纹连接
|
法兰连接
|
|
内螺纹
|
外形尺寸
|
外形尺寸
|
法兰尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
40
|
1-1/2
|
140
|
176
|
200
|
220
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
50
|
2
|
162
|
192
|
230
|
235
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
|
65
|
|
|
|
290
|
250
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
|
80
|
|
|
|
310
|
260
|
200
|
160
|
132
|
8-φ18
|
20
|
3
|
|
100
|
|
|
|
350
|
290
|
220
|
180
|
156
|
8-φ18
|
22
|
3
|
|
125
|
|
|
|
400
|
365
|
250
|
210
|
184
|
8-φ18
|
22
|
3
|
|
150
|
|
|
|
480
|
400
|
285
|
240
|
211
|
8-φ22
|
24
|
3
|
|
200
|
|
|
|
600
|
416
|
340
|
295
|
266
|
12-φ22
|
24
|
3
|
|
250
|
|
|
|
730
|
434
|
405
|
355
|
319
|
12-φ26
|
26
|
4
|
|
300
|
|
|
|
850
|
490
|
460
|
410
|
370
|
12-φ26
|
28
|
4
|
|
350
|
|
|
|
980
|
650
|
520
|
470
|
429
|
16-φ26
|
30
|
4
|
备注：常开阀高度=H+20mm，其它尺寸相同
说明
介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
型号表示：BZCZP-1K，B：防爆-1；≤60℃；-K:常开；-C:铸钢，-P:不锈钢；-X信号；-S手动.
|
