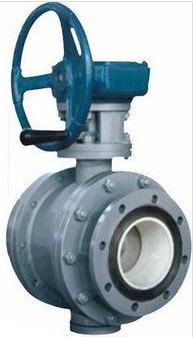

耐磨球阀概述：
耐磨球阀的阀座密封圈与球芯接触面积大,开关不够灵敏及上下阀杆材料利用率低等相关问题,设计了新型耐磨耐腐蚀球阀.通过改进设计,克服铸造时缺陷,达到了节能、节材及环保的目的.介绍了这种球阀的技术参数、特点以及核心部件阀座密封的结构,改善了球阀的密封质量,提高了可靠性.在实际运行中得到了很好的验证,达到预期效果,具有广泛的推广价值和使用价值.
该球阀耐磨损、耐腐蚀、易启动，且具有自清洗功能，适用于输送浆体或有杂质液体的管道系统
应用范围：
1、设计、制造按GB12237-89的规定。
2、结构长度按JB1686-75的规定或按GB12221-89和用户要求。
3、法兰连接尺寸和密封型式按GB9113.3～GB9113.11-88的规定。
4、阀门的试验与检验按ZBJ16006-90的规定。
连接尺寸
|
|
D
|
D1
|
D2
|
D3
|
f
|
f1
|
b
|
z-d
|
L
|
|
1.6
|
100
|
220
|
180
|
156
|
|
3
|
|
22
|
8-φ18
|
390
|
|
125
|
250
|
210
|
184
|
|
3
|
|
22
|
8-φ18
|
410
|
|
150
|
285
|
240
|
212
|
|
3
|
|
24
|
8-φ22
|
500
|
|
200
|
340
|
295
|
268
|
|
3
|
|
26
|
12-φ22
|
560
|
|
250
|
405
|
355
|
320
|
|
3
|
|
30
|
12-φ26
|
620
|
|
300
|
460
|
410
|
370
|
|
4
|
|
30
|
12-φ26
|
690
|
|
350
|
520
|
470
|
430
|
|
4
|
|
34
|
16-φ26
|
760
|
|
400
|
580
|
525
|
482
|
|
4
|
|
36
|
16-φ30
|
820
|
|
450 |
610 |
585 |
532 |
|
4 |
|
40 |
20-φ30 |
900 |
|
500
|
715
|
650
|
582
|
|
4
|
|
44
|
20-φ33
|
1000
|
|
2.5
|
100 |
235 |
190 |
156 |
|
3 |
|
24 |
8-φ22 |
390 |
|
125 |
270 |
220 |
184 |
|
3 |
|
26 |
8-φ26 |
410 |
|
150 |
300 |
250 |
212 |
|
3 |
|
30 |
8-φ26 |
500 |
|
200 |
360 |
310 |
278 |
|
3 |
|
34 |
12-φ26 |
560 |
|
250 |
425 |
370 |
335 |
|
3 |
|
36 |
12-φ30 |
620 |
|
300 |
485 |
430 |
390 |
|
4 |
|
40 |
16-φ30 |
690 |
|
350 |
550 |
490 |
450 |
|
4 |
|
44 |
16-φ33 |
760 |
|
400 |
580 |
525 |
482 |
|
4 |
|
48 |
16-φ33 |
820 |
|
450 |
670 |
600 |
555 |
|
4 |
|
50 |
20-φ36 |
900 |
|
500 |
730 |
660 |
615 |
|
4 |
|
52 |
20-φ36 |
1000 |
|
4.0
|
100 |
235 |
190 |
156 |
|
3 |
|
24 |
8-φ22 |
390 |
|
125 |
270 |
220 |
184 |
|
3 |
|
26 |
8-φ26 |
430 |
|
150 |
300 |
250 |
204 |
204 |
3 |
4.5 |
30 |
8-φ26 |
500 |
|
200 |
375 |
320 |
260 |
260 |
3 |
4.5 |
38 |
12-φ30 |
560 |
|
250 |
450 |
385 |
313 |
313 |
3 |
4.5 |
42 |
12-φ33 |
620 |
|
300 |
515 |
450 |
364 |
364 |
4 |
4.5 |
46 |
16-φ33 |
690 |
|
350 |
580 |
510 |
422 |
422 |
4 |
5 |
52 |
16-φ36 |
760 |
|
400 |
660 |
585 |
474 |
474 |
4 |
5 |
58 |
16-φ39 |
820 |
|
450 |
685 |
610 |
524 |
524 |
4 |
5 |
60 |
16-φ39 |
900 |
|
500 |
755 |
670 |
576 |
576 |
4 |
5 |
62 |
20-φ42 |
1000 |
|
6.4
|
100 |
250 |
200 |
168 |
150 |
3.5 |
4.5 |
30 |
8-φ26 |
390 |
|
125 |
295 |
240 |
202 |
176 |
3.5 |
4.5 |
34 |
8-φ30 |
430 |
|
150 |
445 |
250 |
204 |
204 |
3 |
4.5 |
38 |
8-φ33 |
500 |
|
200 |
550 |
345 |
260 |
260 |
3 |
4.5 |
44 |
12-φ36 |
560 |
|
250 |
650 |
400 |
313 |
313 |
3 |
4.5 |
48 |
12-φ36 |
620 |
|
300 |
750 |
460 |
364 |
364 |
4 |
4.5 |
54 |
16-φ36 |
690 |
|
