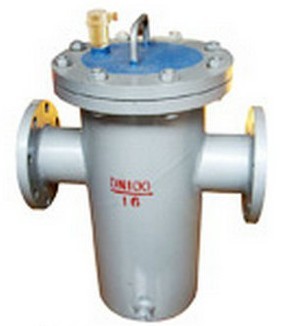

桶形吊篮式过滤器概述：
TDG型桶形吊篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及管道设备。
应用范围：
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。
结构特点：
1、标准不锈钢过滤网孔径为Ф3—6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
4、A型表示平衡式，B型表示高进低出。
标准规范：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
Parts
零件名称 |
Materials
材料 |
Body
阀体 |
CarbonsteelStainlessSteeJ
碳钢、不锈钢 |
Gauze Filter Cap
滤网盖 |
CarbonsteelStainlessSteeJ
碳钢、不锈钢 |
Filter Core Net
滤芯网 |
Stainless Steel
不锈钢 |
Gasker
垫片 |
Metal graphite
金属石墨 |
主要尺寸及重量：
|
公称尺寸 |
公称
压力 |
最高
允许
温度 |
TDG-B 外形尺寸
(mm) |
TDG-B 外形尺寸
(mm) |
|
L |
H2 |
H1 |
D |
C |
L |
H2 |
H1 |
H |
D |
C |
|
25 |
PN16
PN25
PN40
PN64 |
350 |
215 |
165 |
105 |
76 |
470 |
215 |
110 |
70 |
270 |
76 |
470 |
|
32 |
230 |
165 |
105 |
76 |
470 |
230 |
115 |
75 |
280 |
76 |
470 |
|
40 |
270 |
175 |
130 |
108 |
560 |
270 |
120 |
100 |
305 |
108 |
560 |
|
50 |
270 |
175 |
130 |
114 |
560 |
270 |
120 |
100 |
305 |
114 |
560 |
|
65 |
330 |
210 |
145 |
140 |
710 |
330 |
155 |
115 |
355 |
140 |
710 |
|
80 |
340 |
255 |
150 |
159 |
790 |
340 |
175 |
135 |
405 |
159 |
790 |
|
100 |
430 |
300 |
175 |
21 9 |
820 |
430 |
215 |
185 |
475 |
219 |
820 |
|
125 |
480 |
355 |
190 |
273 |
880 |
480 |
265 |
195 |
545 |
273 |
880 |
|
150 |
500 |
425 |
210 |
273 |
- |
500 |
315 |
225 |
635 |
273 |
- |
|
200 |
560 |
525 |
260 |
325 |
- |
560 |
380 |
275 |
785 |
325 |
- |
|
250 |
660 |
630 |
305 |
426 |
- |
660 |
470 |
320 |
935 |
426 |
- |
|
300 |
750 |
830 |
365 |
478 |
- |
750 |
630 |
360 |
1195 |
478 |
- |
|
