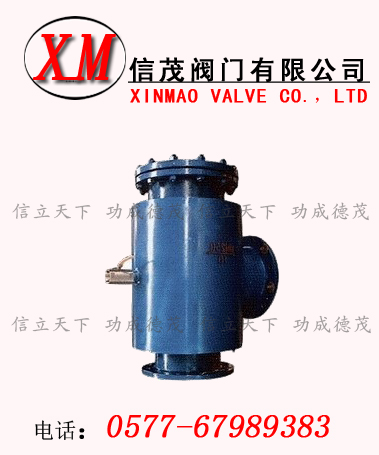

自洁式排气过滤器概述：GCQ自洁式水过滤器适用于造纸、钢铁、化工、发电和环保等需连续用水的场合，用于滤除水体中的固态颗粒和杂质，确保其后续或终端设备能顺利运行，是一种先进、高效且易操作的全自动过滤装置。
工作原理：
水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统最高点设置排气阀效果不佳，当压力减少时被溶于水中气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。
自洁式排气过滤器利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入自洁式排气过滤器时，体积扩大，流速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在分离板上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过分离板后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯有较小的振动，能将个别贴附在滤芯外侧的污物振落，达到自洁的目的。
功能与使用范围:
自洁式排气水过滤器为多功能系统部件，具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强，不用经常清扫过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效的排除，以充分发挥和保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。
安装与使用
1）安装时应注意使壳体上的箭头方向（水平或向下与介质的流动方向一致）
2）最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行
3）过滤器与水处理器设备配套使用时，应安装在水处理设备进水口之前
全自动清洗过滤器技术特点
1、 全自动清洗过滤器过滤精度高，出水水质稳定。
2、 通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
3、 全自动清洗过滤器控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反洗压差设定值。
4、 清洗高效、彻底，系统可恢复性强，滤网可终身使用，无需更换。
5、 全自动清洗过滤器反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6、 反冲洗历时短，反洗水耗仅为正常产水量的0.001～0.002%，省水、省电，节约能源。
7、 全自动清洗过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。
8、 设备易损件少，无耗材，运行维护费用低，操作管理简单。
9、 全自动清洗过滤器应用领域广，可适用不同原水水质和用水要求。
主要外形和连接尺寸
GCQ直角型自洁式水过滤器
|
公称通径
DN
|
参考流量
( m3/h)
|
尺寸 (mm)
|
|
A
|
D
|
B
|
H
|
|
50
|
5-7
|
340
|
159
|
150
|
25
|
|
65
|
8-11
|
390
|
159
|
160
|
25
|
|
80
|
15-20
|
440
|
219
|
200
|
25
|
|
100
|
25-35
|
490
|
273
|
230
|
25
|
|
125
|
45-60
|
560
|
325
|
260
|
40
|
|
150
|
60-85
|
640
|
377
|
290
|
40
|
|
200
|
90-130
|
730
|
426
|
320
|
40
|
|
250
|
150-250
|
820
|
470
|
350
|
50
|
|
300
|
250-400
|
930
|
500
|
380
|
50
|
|
350
|
450-650
|
1060
|
600
|
440
|
50
|
|
400
|
650-900
|
1200
|
700
|
500
|
65
|
|
450
|
900-1100
|
1310
|
800
|
560
|
65
|
|
500
|
1150-1500
|
1420
|
900
|
620
|
65
|
|
550
|
1300-1700
|
1510
|
1000
|
610
|
80
|
|
600
|
1600-2000
|
1570
|
1000
|
640
|
80
|
|
650
|
1900-2300
|
1660
|
1100
|
700
|
80
|
|
700
|
2200-2700
|
1710
|
1100
|
700
|
80
|
GCQ型垂直进口自洁式水过滤器
|
公称通径
DN
|
参考流量
（ m3/h ）
|
尺寸 (mm)
|
|
A
|
D
|
B
|
C
|
H
|
|
50
|
5-7
|
320
|
159
|
130
|
500
|
25
|
|
65
|
8-11
|
380
|
219
|
150
|
550
|
25
|
|
80
|
15-20
|
440
|
273
|
175
|
600
|
25
|
|
100
|
25-35
|
520
|
325
|
210
|
680
|
25
|
|
125
|
45-60
|
580
|
377
|
235
|
760
|
40
|
|
150
|
60-85
|
640
|
426
|
280
|
850
|
40
|
|
200
|
90-130
|
720
|
470
|
300
|
950
|
40
|
|
250
|
150-250
|
780
|
500
|
360
|
1050
|
50
|
|
300
|
250-400
|
980
|
600
|
400
|
1200
|
50
|
|
350
|
450-650
|
1000
|
700
|
460
|
1350
|
50
|
|
400
|
650-900
|
1120
|
800
|
515
|
1500
|
65
|
|
450
|
900-1100
|
1240
|
900
|
580
|
1600
|
65
|
|
500
|
1150-1500
|
1340
|
1000
|
610
|
1780
|
80
|
|
550
|
1300-1700
|
1340
|
1000
|
640
|
1830
|
80
|
|
600
|
1600-2000
|
1440
|
1100
|
690
|
1940
|
80
|
|
650
|
1900-2300
|
1440
|
1100
|
720
|
2050
|
80
|
|
700
|
2200-2700
|
1540
|
1200
|
760
|
2150
|
80
|
. |
