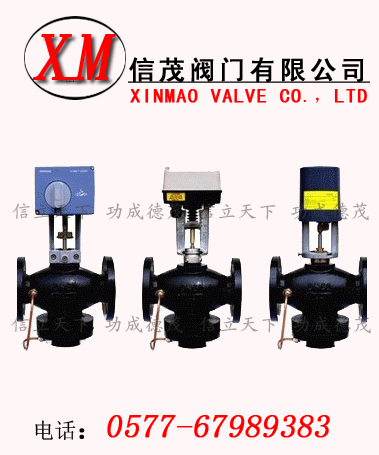

动态平衡电动调节阀概述：SLDW动态平衡电动调节阀是动态平衡阀与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。
产品优点
1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2.节能：较传统的系统节能6-20%。
3.高效：大大地缩短了调试时间，系统运行具有高效率。
4.舒适：调控温度精度更高，比传统变流量系统更舒适。
产品特点
1.驱动器为直行程，互换性好。
2.流量特性曲线：线/等百分比
3.流量误差≤5%
4.工作温度：0--150℃
材质与寿命
1.阀体：优质灰铸铁 2.内件：黄铜、不锈钢
3.弹簧：不锈钢 4.膜片：三元乙丙埋纤
5.寿命：十年以上
控制方式
1.智能调节型（最常用）
2.比例积分型
材质：
|
阀体
|
球墨铸铁
|
电动执行器外壳
|
铝合金
|
|
阀套
|
不锈钢
|
阀芯
|
黄铜
|
技术参数：
|
产品型号
|
阀门形式
|
规格
|
压差范围
(KPa)
|
流量范围
(m0/h)
|
工作
压力
|
流量
误差
|
流体
温度
|
|
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
|
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
|
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
|
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
|
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
|
A/D-EDRV10
|
DN1OO
|
30-300
|
10-45.3
|
|
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
|
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
|
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
|
A/D-EDRV14
|
DN250
|
22-210
|
4.O-460
|
注：A-EDRV动态平衡电动调节阀配直行程电动执行器D-EDRV动态平衡电动调节阀配角行程电动执行器
规格参数：
|
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸(mm)
|
|
L
|
H1
|
H2
|
D(φ)法兰
|
G螺纹
|
|
A/D-EDRV1
|
二通
丝口
|
DN25
|
160
|
265
|
70
|
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
|
G1-1/4
|
|
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
|
G1-1/2
|
|
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
|
G2
|
|
A/D-EDRV5
|
二通
法兰
|
DN32
|
160
|
220
|
70
|
1OO
|
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
|
|
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
|
|
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
|
|
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
|
|
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
|
|
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
21O
|
|
|
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
|
|
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
|
|
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
|
