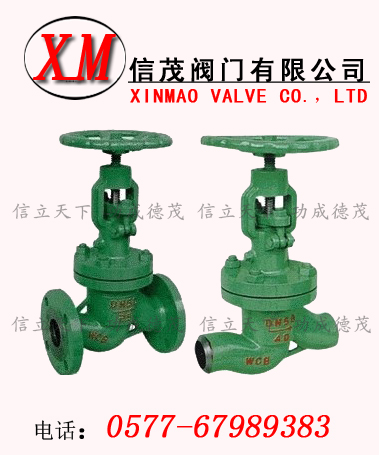

真空截止阀概述：真空截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用.
1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
真空截止阀与真空闸阀的区别：
真空截止阀主要是截流及调节流量，占地面积少，体积小，一般小于公称口径DN50场合用它。二者都可以关闭，在对流量线性要求不高的场合，都可以进行流量调节。只是截止阀由于其结构特点使其流动阻力大，故对节流有要求的地方就用闸阀多一点。另外，截止阀无论是正装还是反装，在开启和关闭过程中总有一个很费力，因此不能做得很大，启闭不容易。
真空闸阀是用在比较大的系统中,起到关闭\闸断系统,;而截止阀是用在比较小的系统中,并起到调节系统流量大小的作用..闸阀和截止阀所用的场合不同，一般口径较大时大多用闸阀，特别是工业高温高压剧毒等场合。
主要零件的材料说明：
|
阀体
|
25、WCB
|
Cr5Mo
|
|
阀盖
|
25、WCB
|
Cr5Mo
|
|
支架
|
25、WCB
|
Cr5Mo
|
|
阀瓣
|
2Cr13、WCB
|
Cr5Mo
|
|
阀杆
|
2Cr13
|
38CrMoAL、25Cr2MoV
|
|
阀座
|
25、304
|
304
|
|
密封环
|
膨胀柔性石墨
|
|
填料
|
膨胀柔性石墨
|
|
阀杆螺母
|
ZCuA110Fe3
|
NKJ61H焊接真空截止阀型阀门主要性能规范
|
产品类型
|
壳体强度试验/MPa
|
上密封试验/MPa
|
密封试验/MPa
|
适用介质
|
适用温度/℃
|
|
NKJ61H-40
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空气
|
≤425
|
|
NKJ61H-64
|
96
|
7.0
|
7.0
|
|
NKJ61H-100
|
15.0
|
11.0
|
11.0
|
|
NKJ61Y-40l
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空气
|
≤550
|
|
NKJ61Y-64l
|
9.6
|
7.0
|
7.0
|
|
NKJ61Y-100I
|
15.0
|
11.0
|
11.0
|
主要零件材料
|
零件名称
|
阀体、阀盖
|
阀杆
|
阀瓣
|
密封面
|
阀杆螺母
|
填料
|
紧固件
|
|
NKJ61H-C型
|
25或WCB
|
铬不锈钢
|
铬不锈钢
|
H：合金钢
|
铝青铜
|
膨胀复合石墨
|
优质碳钢
|
|
NKJ61Y-l型
|
铬钼钢
|
20CrlM01vA 或38CrM0AlA
|
12CrlM0 1VA
|
Y：硬质合金
|
铬钼钢
|
NKJ41H法兰真空截止阀主要尺寸及重量
|
公称通径
DN(mm)
|
公称压力PN(MPa)
|
主要外形及连接尺寸(mm)
|
|
L
|
H手
|
D
|
Do
|
D1
|
L1
|
α
|
W
|
|
10
|
4.0
|
130
|
245
|
36
|
11
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
16
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
21
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
26
|
34.5
|
12
|
|
200
|
|
32
|
180
|
285
|
48
|
34
|
|
|
37.5°
|
200
|
|
40
|
200
|
320
|
55
|
40
|
|
|
37.5°
|
240
|
|
50
|
230
|
365
|
64
|
48
|
|
|
37.5°
|
320
|
|
65
|
290
|
410
|
82
|
66
|
|
|
37.5°
|
300
|
|
80
|
310
|
430
|
95
|
78
|
|
|
37.5°
|
3000
|
|
100
|
35
|
470
|
117
|
100
|
|
|
37.5°
|
350
|
|
125
|
400
|
500
|
143
|
126
|
|
|
37.5°
|
350
|
|
150
|
480
|
533
|
167
|
150
|
|
|
37.5°
|
400
|
|
10
|
6.4
|
130
|
245
|
36
|
10
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
15
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
|
200
|
|
32
|
180
|
280
|
48
|
33
|
|
|
37.5°
|
200
|
|
40
|
200
|
320
|
55
|
39
|
|
|
37.5°
|
240
|
|
50
|
230
|
365
|
64
|
48
|
|
|
37.5°
|
320
|
|
65
|
290
|
410
|
82
|
65
|
|
|
37.5°
|
320
|
|
80
|
310
|
430
|
95
|
76
|
|
|
37.5°
|
360
|
|
100
|
350
|
470
|
117
|
98
|
|
|
37.5°
|
400
|
|
125
|
480
|
500
|
143
|
123
|
|
|
37.5°
|
400
|
|
150
|
480
|
533
|
167
|
148
|
|
|
37.5°
|
500
|
|
10
|
10.0
|
130
|
245
|
36
|
10
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
14
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
|
200
|
|
32
|
180
|
285
|
48
|
32
|
|
|
37.5°
|
200
|
|
40
|
200
|
320
|
55
|
38
|
|
|
37.5°
|
240
|
|
50
|
230
|
355
|
64
|
48
|
|
|
37.5°
|
320
|
|
65
|
290
|
410
|
82
|
63
|
|
|
37.5°
|
320
|
|
80
|
310
|
430
|
95
|
74
|
|
|
37.5°
|
360
|
|
100
|
350
|
470
|
117
|
97
|
|
|
37.5°
|
400
|
|
125
|
400
|
500
|
143
|
123
|
|
|
37.5°
|
400
|
|
150
|
480
|
533
|
167
|
148
|
|
|
37.5°
|
500
|
|
